面向大规模物联网部署的远距离、低功耗无线连接。探索 LoRaWAN 如何在全球各行业带来变革——以及 Cloud Studio 的 CS Gear 平台如何让部署变得轻而易举。

什么是 LoRaWAN?

LoRaWAN(Long Range Wide Area Network)是一种开放标准协议,旨在通过远距离无线方式将电池供电的物联网设备连接到互联网。基于 Semtech 的 LoRa 无线调制技术,它让数千个传感器在城区可传输 2–15 公里、乡村可达 20 公里的小数据包——而仅靠一节电池就能工作 5 到 10 年。LoRaWAN 由 LoRa 联盟维护,已成为全球采用最广的 LPWAN 协议,网络覆盖 170 多个国家。

LoRaWAN 协议徽标

LoRa(物理层)

由 Semtech 提供的线性调频扩频无线调制技术,以最小功耗实现超远距离通信。

LoRaWAN(网络协议)

由 LoRa 联盟维护的开放标准 MAC 层协议。处理设备认证、加密以及从传感器到应用的数据路由。

LoRa Alliance logo

星型星网拓扑

设备与多个网关通信,网关将数据转发至中央网络服务器。即使某个网关失效,这种冗余也能保证可靠性。

LoRa vs LoRaWAN:有何区别?

理解 LoRa 与 LoRaWAN 的区别,是对您的物联网连接架构做出明智决策的基础。

LoRaWAN协议
AES-128OTAAADRStar topology
构建于
LoRa物理层
CSSSF7-SF12868/915 MHz
LoRaLoRaWAN
类型物理层(无线电)网络协议(MAC)
创建者Semtech(专有)LoRa 联盟(开放标准)
调制线性调频扩频(CSS)基于 ALOHA 的 MAC 协议
安全无内置AES-128 双层加密
拓扑点对点星型星网(托管)
设备管理手动 / 自定义OTAA、ADR、MAC 命令
可扩展性有限(手动)1,000–10,000+ 设备/网关

这么理解吧:LoRa 之于 LoRaWAN,就像 WiFi 射频芯片之于 WiFi 协议(IEEE 802.11)。芯片处理物理传输,而协议让组网成为可能。您可以仅用 LoRa 做简单的点对点链路,但一旦需要为生产级物联网提供安全、设备管理与可扩展性,LoRaWAN 就是让其切实可行的关键。这就像“有一根天线”和“有一张网络”之间的差别。

LoRaWAN 如何工作

LoRaWAN 网络由四个关键层组成,协同将现场传感器的数据传递到您的应用中,转化为可执行的洞察。

终端设备(节点)

Milesight logoELSYS logoDecentLab logoDragino logo

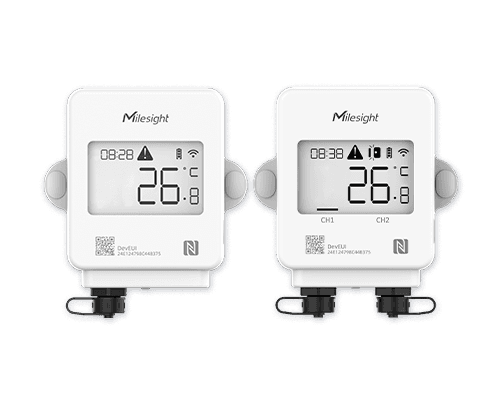

LoRaWAN sensor device

终端设备是 LoRaWAN 网络边缘的传感器、追踪器与执行器。这些电池供电的节点采集物理世界数据,使用 LoRa 无线调制向附近网关发送小数据包——称为上行。每次上行通常仅包含 10–20 字节的传感器数据,使传输短促,能耗最小。\n\n常见 LoRaWAN 终端设备包括:用于环境监测的温湿度传感器、用于资产与牲畜追踪的 GPS 追踪器、用于水务管理的水表与流量传感器、用于精准农业的土壤湿度探头、用于建筑安防的门窗触点传感器,以及用于智慧城市的空气质量监测器。设备以低占空比运行,短暂唤醒读数并发送,然后回到深度睡眠。这种方式让一颗纽扣电池或 AA 电池可工作 5–15 年。\n\n终端设备也可接收网络指令——称为下行——以更新配置、触发执行器或确认关键告警。下行的时机与可用性取决于设备 Class(A、B 或 C)。.终端设备是 LoRaWAN 网络边缘的传感器、追踪器与执行器。这些电池供电的节点采集物理世界数据,使用 LoRa 无线调制向附近网关发送小数据包——称为上行。每次上行通常仅包含 10–20 字节的传感器数据,使传输短促,能耗最小。\n\n常见 LoRaWAN 终端设备包括:用于环境监测的温湿度传感器、用于资产与牲畜追踪的 GPS 追踪器、用于水务管理的水表与流量传感器、用于精准农业的土壤湿度探头、用于建筑安防的门窗触点传感器,以及用于智慧城市的空气质量监测器。设备以低占空比运行,短暂唤醒读数并发送,然后回到深度睡眠。这种方式让一颗纽扣电池或 AA 电池可工作 5–15 年。\n\n终端设备也可接收网络指令——称为下行——以更新配置、触发执行器或确认关键告警。下行的时机与可用性取决于设备 Class(A、B 或 C)。

LoRaWAN 设备等级

ABC
TX(上行)
RX(下行)
信标
侦听

Class A 是 LoRaWAN 的默认工作模式,也是能效最高的模式。通信始终由终端设备发起:每次上行发送后,设备打开两个短接收窗口(RX1 与 RX2),网络服务器可在此窗口下发数据。窗口之外,设备处于深度睡眠,几乎不耗电。这种上行驱动的模式让 Class A 非常适合周期上报数据的电池型传感器——例如温度记录仪、水表与土壤湿度探头。它在三种 Class 中电池寿命最长,也是全球 LoRaWAN 网络中部署最广的 Class。

为什么为您的物联网项目选择 LoRaWAN?

对成本、覆盖与电池寿命至关重要的大规模物联网部署,LoRaWAN 提供无可匹敌的优势。

15 km

远距离覆盖

单个网关在乡村区域可覆盖最多 15 公里,在密集城区可覆盖 2–5 公里,大幅降低基础设施需求。

10+ yr

超低功耗

传感器以纽扣电池或 AA 电池工作 5 至 10+ 年,消除高成本的现场换电池工作。

1000+

大规模可扩展

每个网关可同时支持超过 1,000 台设备。从 50 个传感器的试点逐步扩展到数百万台的企业部署。

80%

成本大幅降低

您拥有网络时,无需按设备的月度订阅。在规模化场景下,总拥有成本比蜂窝物联网替代方案低 3–5 倍。

AES-128

端到端安全

在网络层与应用层均采用 AES-128 加密。每台设备拥有唯一密钥,双向认证防止未授权访问。

0 fees

拥有您自己的网络

无需依赖电信运营商即可部署私有 LoRaWAN 网络。完全掌控覆盖、数据与安全——零经常性运营商费用。

LoRaWAN 与其他物联网连接技术对比

FeatureLoRaWANRecommendedNB-IoTSigfoxLTE-M
Range2–15 km1–10 km3–40 km1–10 km
Battery10+ years5–8 years10+ years3–5 years
Device Cost$8–10$10–12<$5$15–20
Subscription无(私有网络)1–5 美元/年每台设备1–14 美元/年每台设备3–10 美元/年每台设备
Data Rate0.3–50 kbpsUp to 250 kbps~100 bpsUp to 1 Mbps
Private Network

技术规格

对定义 LoRaWAN 作为主流 LPWAN 技术能力的技术参数的详细解读。

EU868
Europe
IN865
India
US915
Americas
AU915
Australia
AS923
Asia-Pacific

频段

  • LoRaWAN 工作在免授权 ISM(工业、科学、医疗)频段,这意味着部署网络无需频谱许可或经常性费用。具体频段按地区而异:EU868(863–870 MHz)用于欧洲、中东与非洲;US915(902–928 MHz)覆盖美洲;AS923(923 MHz)用于亚太国家,含日本、新加坡与澳大利亚;AU915(915–928 MHz)是澳洲区域计划;IN865(865–867 MHz)用于印度;KR920(920–923 MHz)覆盖韩国。占空比规定按地区不同——欧洲多数子带设备占空比限制为 1%,US915 使用跳频以符合 FCC 规定。LoRa 联盟维护各区域参数文档,规定每个地区的具体信道计划、功率上限与监管要求。.LoRaWAN 工作在免授权 ISM(工业、科学、医疗)频段,这意味着部署网络无需频谱许可或经常性费用。具体频段按地区而异:EU868(863–870 MHz)用于欧洲、中东与非洲;US915(902–928 MHz)覆盖美洲;AS923(923 MHz)用于亚太国家,含日本、新加坡与澳大利亚;AU915(915–928 MHz)是澳洲区域计划;IN865(865–867 MHz)用于印度;KR920(920–923 MHz)覆盖韩国。占空比规定按地区不同——欧洲多数子带设备占空比限制为 1%,US915 使用跳频以符合 FCC 规定。LoRa 联盟维护各区域参数文档,规定每个地区的具体信道计划、功率上限与监管要求。
SF7
5.47 kbps|2 km
SF8
3.13 kbps|3 km
SF9
1.76 kbps|5 km
SF10
0.98 kbps|8 km
SF11
0.54 kbps|11 km
SF12
0.29 kbps|15 km
SF12: max range, min speedSF7: max speed, min range

数据速率与扩频因子

  • LoRaWAN 支持一系列由扩频因子(SF)与带宽配置决定的数据速率。SF7 配 125 kHz 带宽——最快设置——设备约可达 5.47 kbps,最大负载 242 字节,适合短距离高吞吐场景。SF12——最慢但距离最远的设置——速率降至约 0.29 kbps,最大负载 51 字节,可实现超过 15 公里的通信。自适应数据速率(ADR)算法基于实时链路质量自动为每台设备选择最佳扩频因子,在距离、能耗与空中时间之间求得最优平衡。对大多数传感器应用,典型负载 10–20 字节,每 15 分钟到数小时发送一次,即使最低速率也绰绰有余。
应用服务器AppSKey

Only app decrypts payload

AppSKeyAES-128

Application layer

网络服务器

Routes & deduplicates

NwkSKeyAES-128

Network layer

设备

Generates both keys via OTAA

AES-128 — 端到端加密

安全架构

  • LoRaWAN 实现了为物联网环境量身打造的稳健多层安全架构。两层独立的 AES-128 加密在传输中保护数据:网络会话密钥(NwkSKey)保护终端设备与网络服务器之间的通信,确保数据包完整并防止重放;应用会话密钥(AppSKey)对应用负载提供端到端加密,因此只有指定的应用服务器才能解密——网络运营方也无权访问。空中激活(OTAA)是推荐的开通方式,设备与 Join Server 执行安全的密码学加入流程,为每次连接派生唯一会话密钥。这比使用静态密钥的个性化激活(ABP)安全得多。LoRaWAN 1.1 规范引入了进一步的安全增强,包括用于密钥管理的专用 Join Server 与改进的切换安全。固件空中升级(FUOTA)能力支持安全的远程固件更新,可在无需物理接触的情况下为设备修复漏洞。
最大范围15+ km (rural), 2-5 km (urban)
电池寿命5-15 years (typical sensor duty cycle)
数据速率0.29 - 50 kbps
最大负载51 - 242 bytes (SF dependent)
频段EU868, US915, AS923, AU915, IN865, KR920
加密AES-128 (dual layer: network + application)
每个网关的设备数1,000 - 10,000+
调制Chirp Spread Spectrum (CSS)

真实应用场景

LoRaWAN 独有的远距离、低功耗与低成本组合,使其成为跨行业大量物联网应用的理想连接方案。

我们的 LoRaWAN 成功案例

由 Cloud Studio 的物联网平台 Gear 配合 LoRaWAN 驱动的真实部署。

CS Gear platform logo

我们的物联网平台 CS Gear 与连接方式无关,并与来自我们 合作伙伴 的主流 LoRaWAN 网络服务器(如 The Things Stack、Actility、LORIOT)原生集成。接入任何 LoRaWAN 认证 设备,实时可视化数据,配置原生或 AI 驱动的告警与自动化,一切都在 CS Gear 中完成。

采用 LoRaWAN 传感器监测的塔拉戈纳罗马考古遗址

2000+

守护年数

100%

覆盖区域

15+

已部署传感器数

西班牙,塔拉戈纳
Milesight logo

守护塔拉戈纳 2,000 年文化遗产

Milesight LoRaWAN 传感器监测罗马考古遗址的温度、湿度与结构状况,在无需任何布线的前提下守护 UNESCO 受保护遗产。

LoRaWAN 是唯一可行的选项:在 2,000 年的罗马遗址中布线根本不可能。电池供电的 Milesight 传感器以无线方式将环境数据发送到布设于整个考古区的网关,在不对受保护建筑结构进行任何物理干预的情况下,实现持续监测。

阅读文章

LoRaWAN 常见问题

启动 LoRaWAN 项目前您需要了解的全部内容。
