CloudStudio

Widgets

La plataforma de Cloud Studio cuenta con una serie de widgets específicos para el monitoreo de sucursales, consumo de energía, históricos de potencia, consumo, datos del tiempo, etc., para su uso en dashboards customizables por el usuario final.

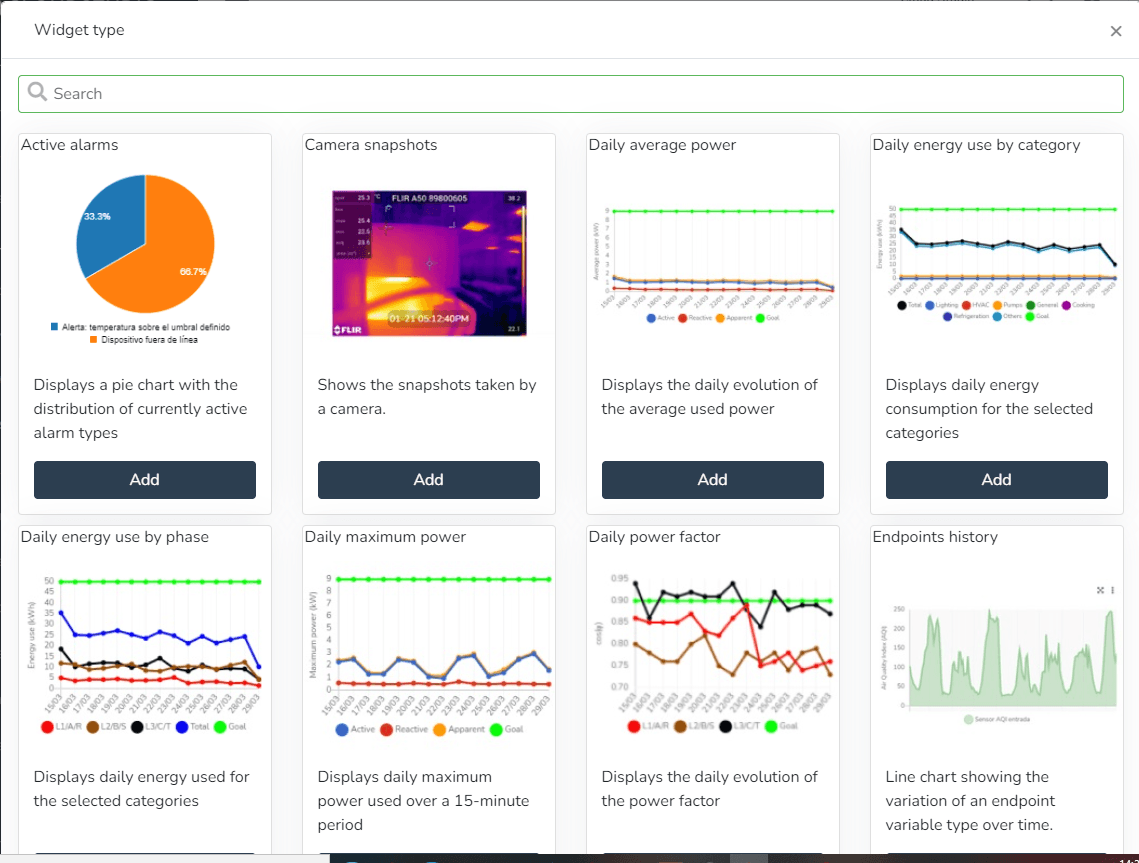

Ventana Tipo de widget con buscador y tarjetas de widgets de alarmas, cámara y energía

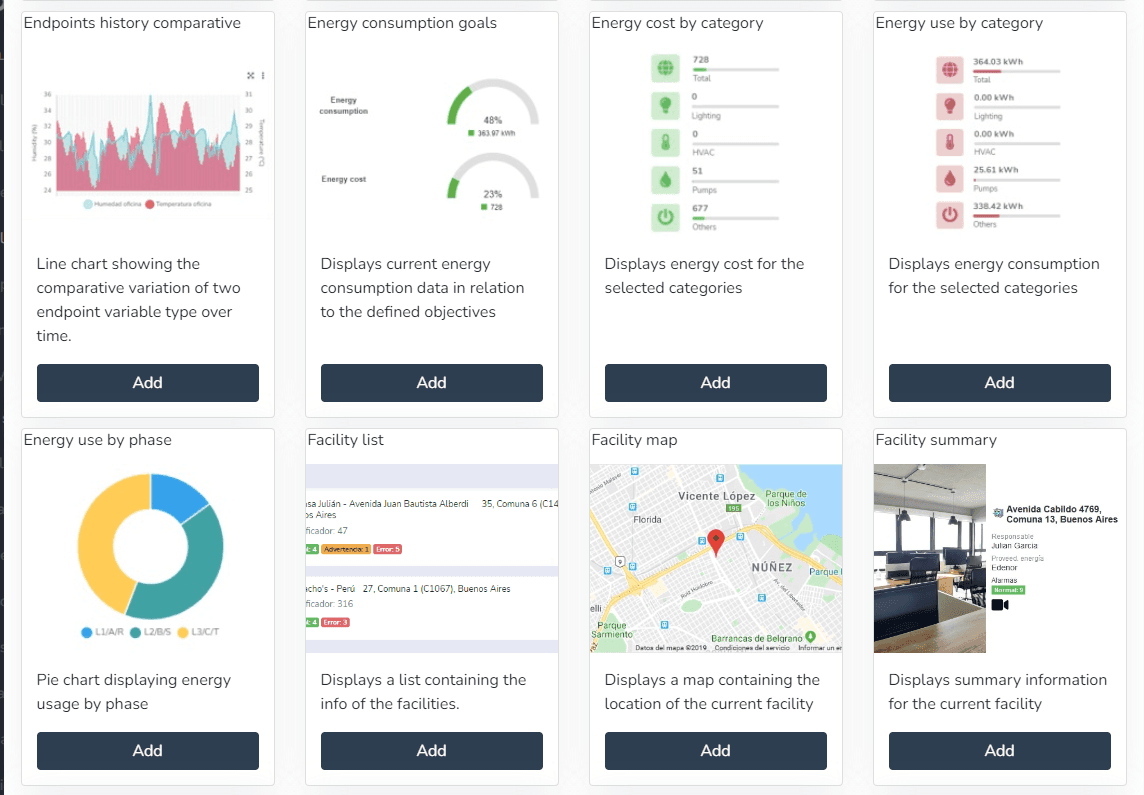

Catálogo de widgets de energía e instalaciones con vista previa y botón Añadir

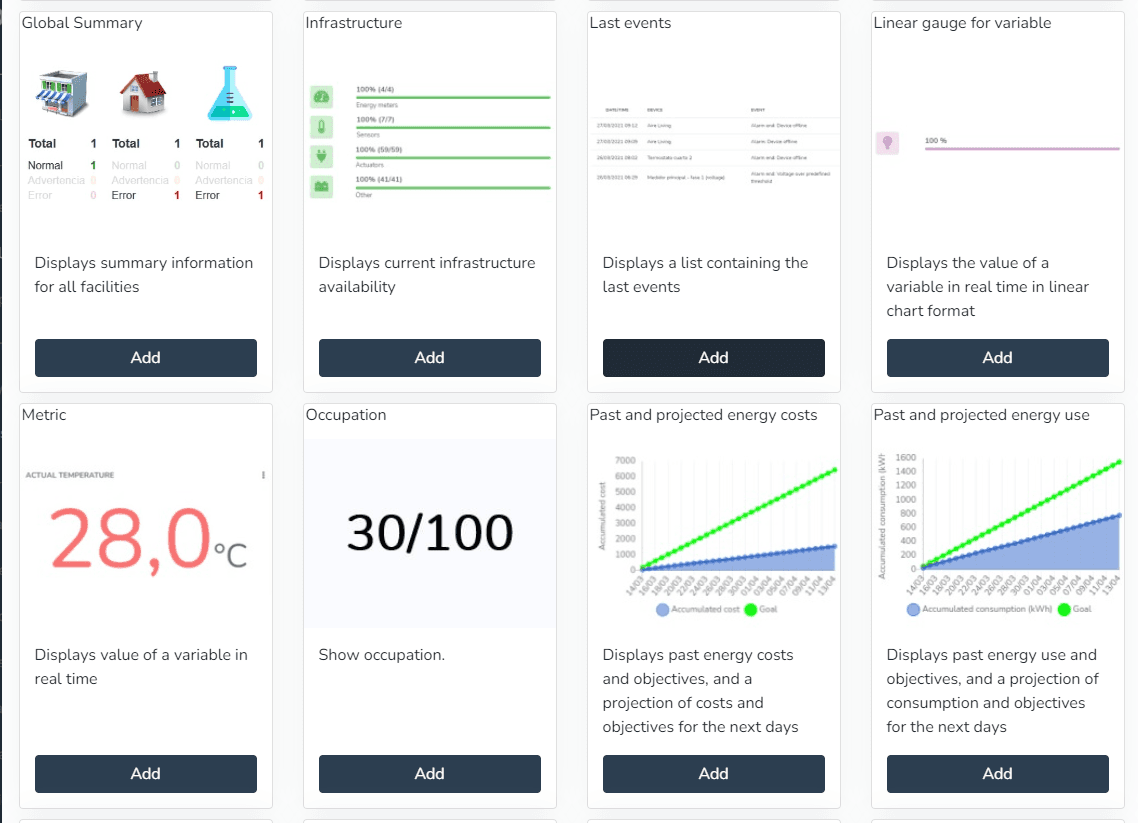

Catálogo de widgets de resumen, infraestructura, eventos, métricas, ocupación y proyecciones de energía

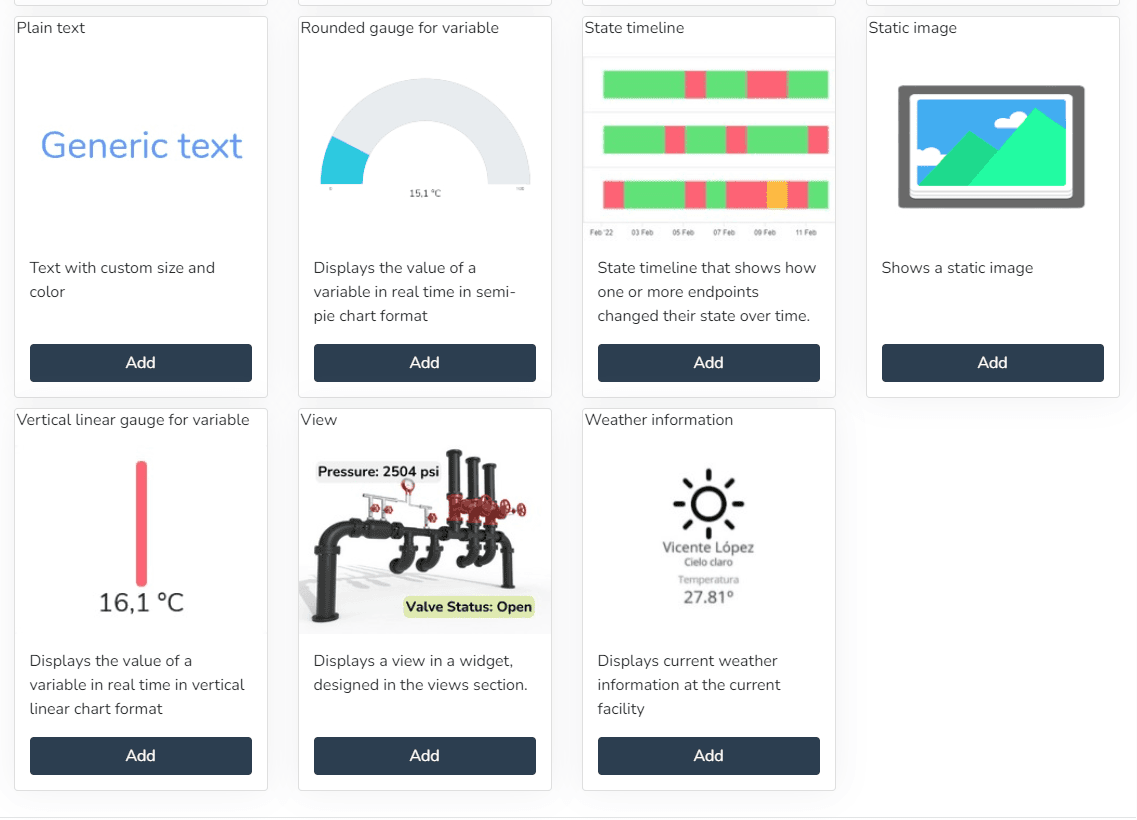

Catálogo de widgets de texto, indicadores, línea de tiempo de estados, vistas y meteorología

  • Alarmas activas (Muestra un gráfico de torta con la distribución de los tipos de alarma actualmente activos)
  • Consumo de energía pasado y proyectado (Muestra objetivos y consumo de energía pasados, así como una proyección de consumo y objetivos para los próximos días)
  • Consumo de energía por categoría (Muestra el consumo de energía para las categorías seleccionadas)
  • Consumo de energía por fase (Gráfico de torta mostrando el consumo de energía por fase)
  • Consumo diario de energía por categoría (Muestra el consumo diario de energía para las categorías seleccionadas)
  • Consumo diario por fase (Muestra el consumo diario por fase, para las categorías seleccionadas)
  • Costo de energía por categoría (Muestra el costo de energía para las categorías seleccionadas)
  • Costos de energía pasados y proyectados (Muestra objetivos y costos de energía pasados, así como una proyección de costos y objetivos para los próximos días)
  • Estado del tiempo (Muestra el estado del tiempo en la instalación actual)
  • Factor de potencia diario (Muestra la evolución diaria del factor de potencia)
  • Infraestructura (Muestra la disponibilidad actual de la infraestructura)
  • Mapa de la instalación (Muestra un mapa conteniendo la ubicación de la instalación actual)
  • Objetivos de consumo de energía (Muestra información de consumo de energía en relación con los objetivos definidos)
  • Potencia máxima diaria (Muestra la máxima potencia diaria utilizada en un período de 15 minutos)
  • Potencia media diaria (Muestra la evolución diaria de la potencia utilizada)
  • Resumen de la instalación (Muestra información de resumen de la instalación actual)
  • Resumen global (Muestra información de resumen de todas las instalaciones)
  • Últimos eventos (Muestra una lista con los últimos eventos)
  • Instantáneas de la cámara(Muestra las instantáneas tomadas por una cámara)
  • Histórico de endpoints (Gráfico de líneas que muestra la variación de un tipo de variable de punto final a lo largo del tiempo)
  • Histórico de endpoints comparativo (Gráfico de líneas que muestra la variación comparativa de dos tipos de variables de punto final a lo largo del tiempo)
  • Lista de instalaciones (Muestra una lista que contiene la información de las instalaciones)
  • Resumen Mundial (Muestra información resumida de todas las instalaciones)
  • Infraestructura (Muestra la disponibilidad actual de la infraestructura)
  • Últimos Eventos(Muestra la lista que contiene los últimos elementos)
  • Galga lineal para variable (Muestra el valor de una variable en tiempo real en formato de gráfico lineal)
  • Métrico (Muestra el valor de una variable en tiempo real)
  • Ocupación (Muestra la ocupación)
  • Texto sin formato (Muestra texto con colores y formato personalizados)
  • Calibre redondeado para variable (Muestra el valor de una variable en tiempo real en formato de grafico semicircular)
  • Cronología de estados (Línea de tiempo estatal que muestra cómo uno o más puntos finales cambiaron su estado a lo largo del tiempo.)
  • Imagen estática(Muestra una imagen estática)
  • Indicador lineal vertical para variable (Muestra el valor de una variable en tiempo real en formato de gráfico lineal vertical)
  • Vista (Muestra una vista en un widget, diseñado en la sección de vistas)
  • Información meteorológica (Muestra la información meteorológica actual en la instalación actual)

Alarmar Activas:

El usuario puede  utilizar este Widget para armar un gráfico de torta con la distribución de los tipos de alarma actualmente activos.

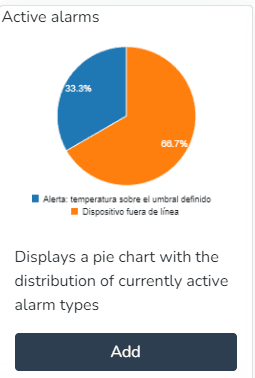

Vista previa con gráfico circular y botón para añadir el widget Alarmas activas

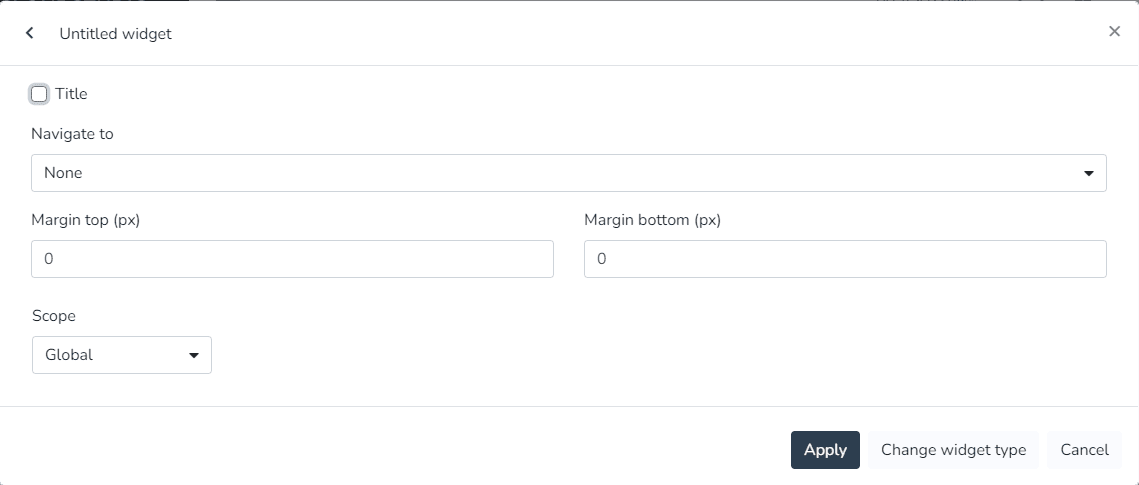

Configuración del widget Alarmas activas con título, navegación, márgenes y alcance

Instantáneas de la cámara:

El usuario puede  utilizar este Widget para visualizar las instantáneas tomadas por una cámara.

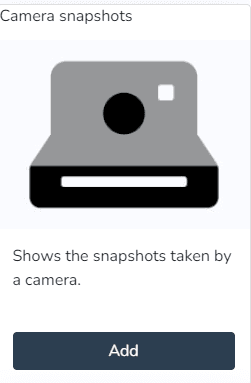

Vista previa y botón para añadir el widget Instantáneas de la cámara

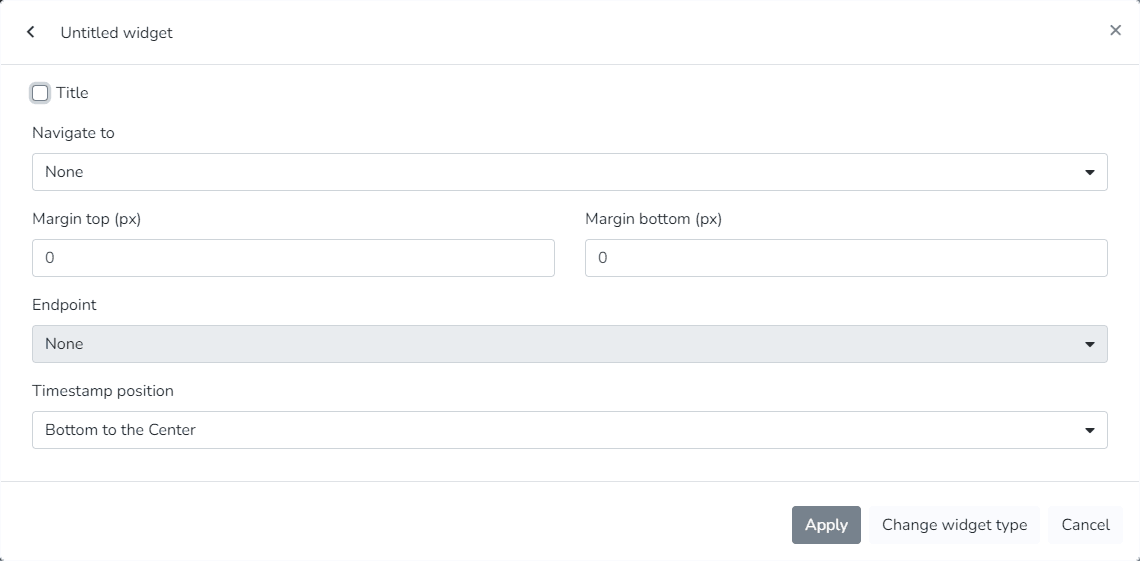

Configuración del widget Instantáneas de la cámara con endpoint y posición de marca temporal

Potencia media diaria:

El usuario puede  utilizar este Widget para visualizar la evolución diaria de la potencia utilizada.

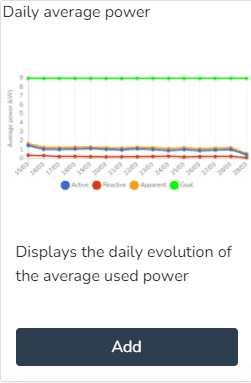

Vista previa y botón para añadir el widget Potencia media diaria

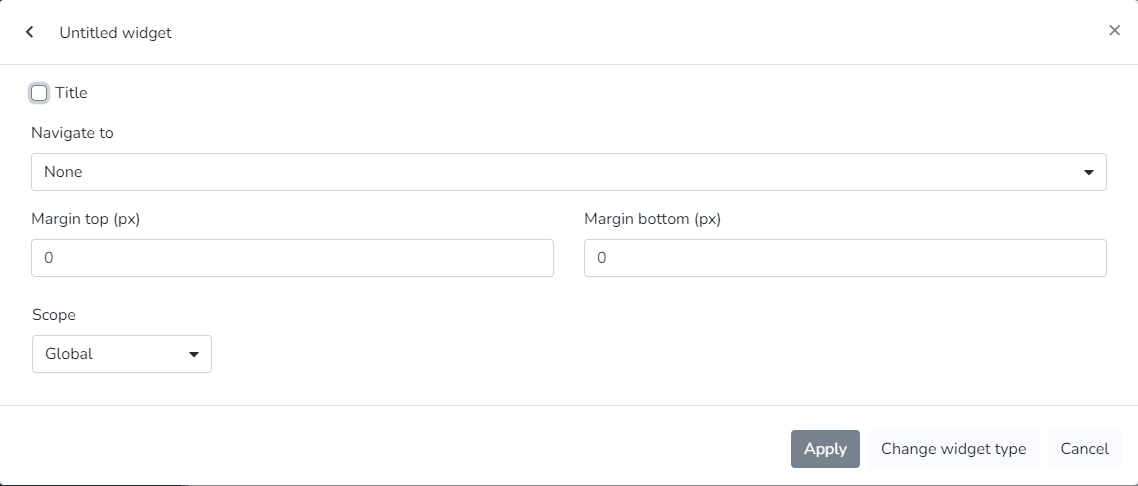

Configuración del widget Potencia media diaria con título, márgenes y alcance

Consumo diario de energía por categoría:

El usuario puede  utilizar este Widget para visualizar el consumo diario de energía para las categorías seleccionadas.

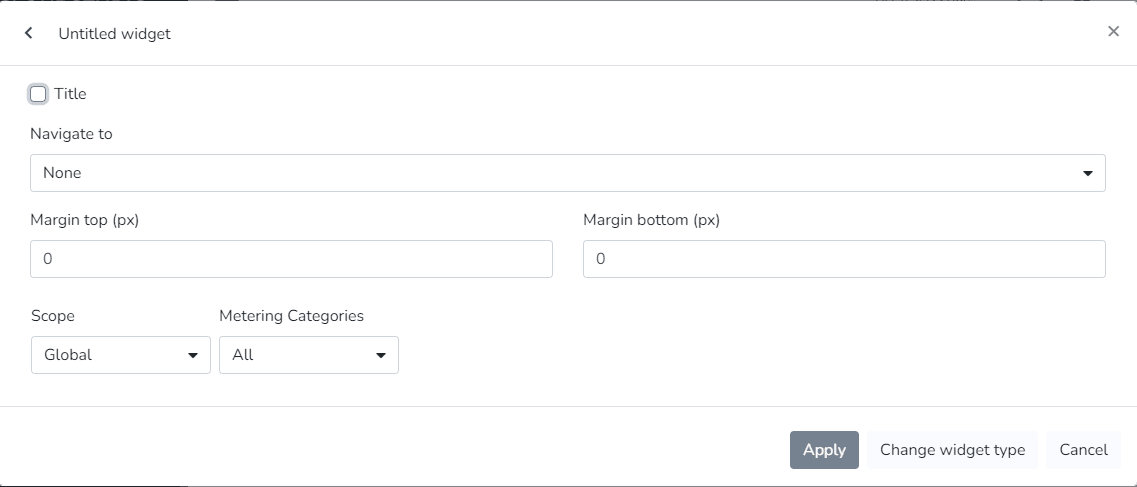

Configuración del widget Consumo diario de energía por categoría con alcance y categorías de medición

Consumo diario de energía por fase:

El usuario puede  utilizar este Widget para visualizar la energía diaria utilizada para las categorías seleccionadas

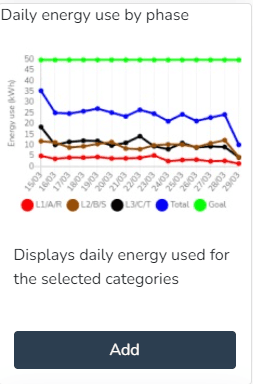

Vista previa y botón para añadir el widget Consumo diario de energía por fase

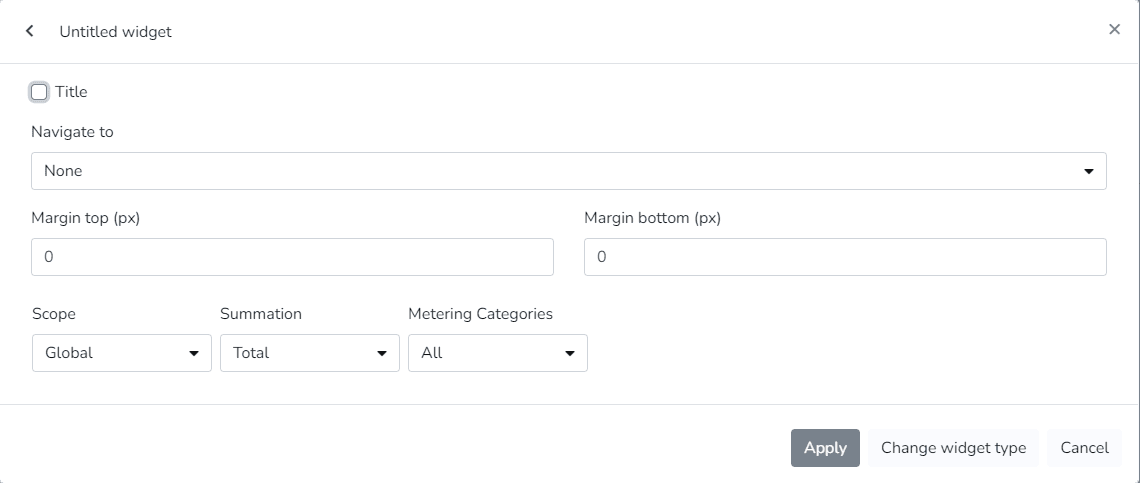

Configuración del widget Consumo diario de energía por fase con alcance, sumatoria y categorías

Potencia máxima diaria:

El usuario puede  utilizar este Widget para visualizar la máxima potencia diaria utilizada en un período de 15 minutos.

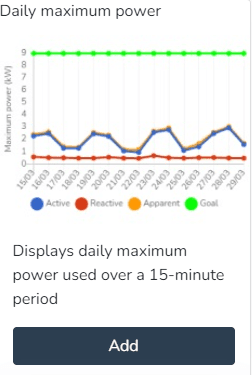

Vista previa y botón para añadir el widget Potencia máxima diaria

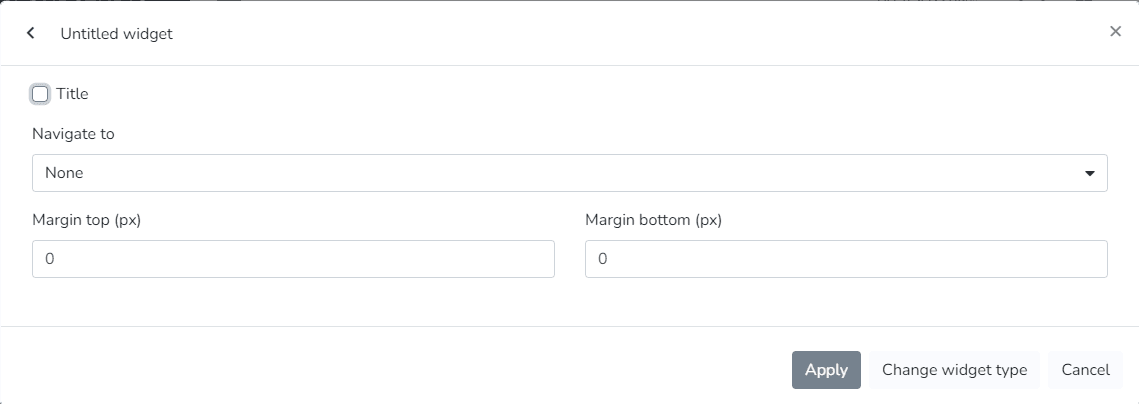

Configuración del widget Potencia máxima diaria con título, navegación y márgenes

Factor de potencia diario:

El usuario puede  utilizar este Widget para visualizar la evolución diaria del factor de potencia.

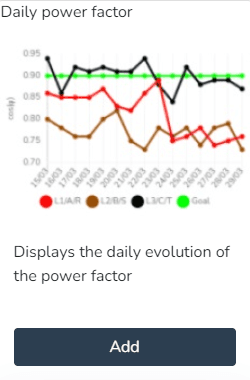

Vista previa y botón para añadir el widget Factor de potencia diario

Factor de potencia diario:

El usuario puede  utilizar este Widget para visualizar la evolución diaria del factor de potencia.

Configuración del widget Factor de potencia diario con título, márgenes y alcance

Historial de terminales:

El usuario puede  utilizar este Widget para generar un gráfico de líneas que muestra la variación de un tipo de variable de punto final a lo largo del tiempo.

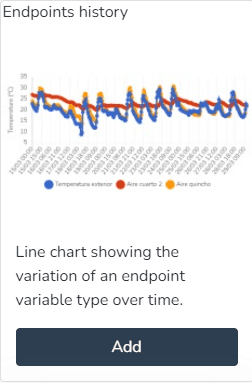

Vista previa y botón para añadir el widget Histórico de endpoints

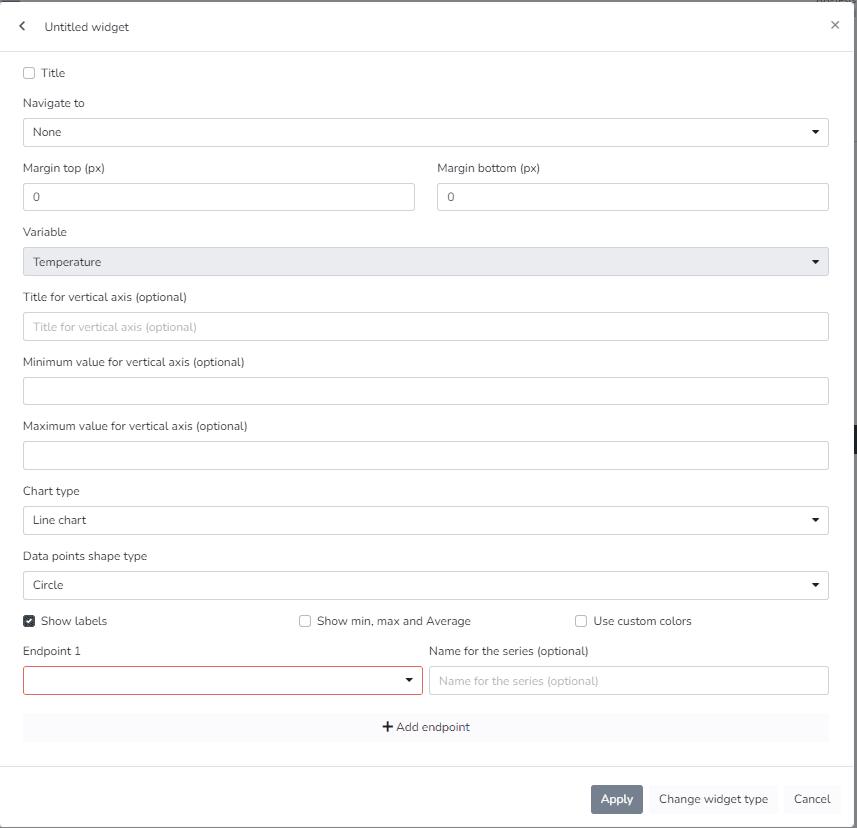

Configuración del widget Histórico de endpoints con variable, eje vertical, tipo de gráfico y endpoints

Historial de terminales comparativo:

El usuario puede  utilizar este Widget para generar un gráfico de líneas que muestra la variación comparativa de dos tipos de variables de punto final a lo largo del tiempo.

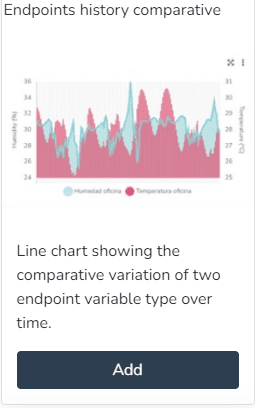

Vista previa y botón para añadir el widget Histórico de endpoints comparativo

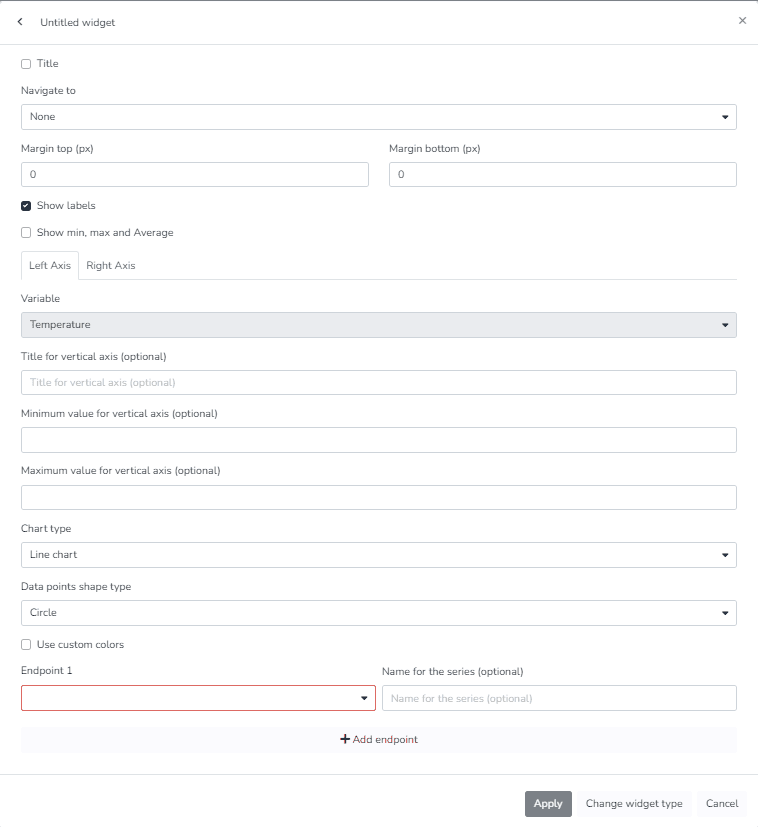

Configuración del widget Histórico de endpoints comparativo con pestañas de eje izquierdo y derecho

Objetivos de consumo de energía :

El usuario puede  utilizar este Widget para visualizar los datos actuales de consumo de energía en relación con los objetivos definidos.

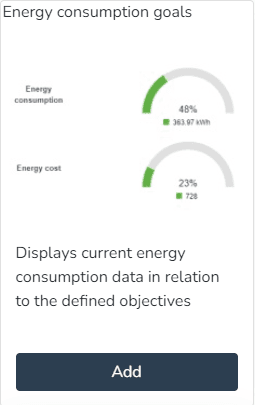

Vista previa y botón para añadir el widget Objetivos de consumo de energía

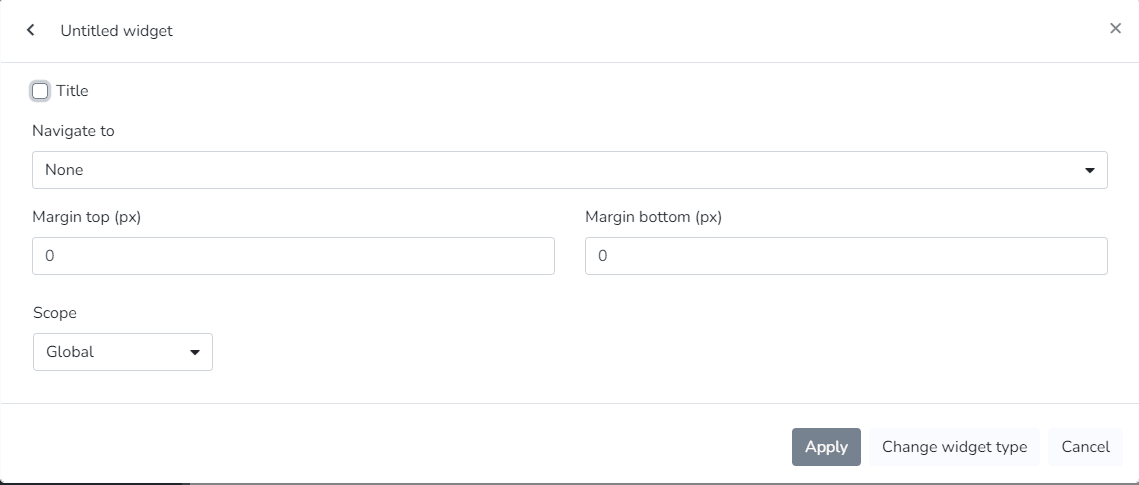

Configuración del widget Objetivos de consumo de energía con título, márgenes y alcance

Objetivos de consumo de energía :

El usuario puede  utilizar este Widget para visualizar el costo de energía para las categorías seleccionadas.

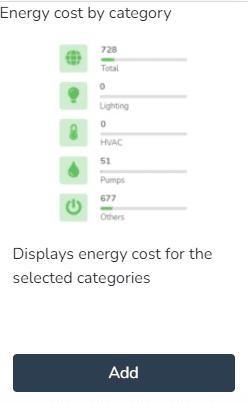

Vista previa y botón para añadir el widget Coste de energía por categoría

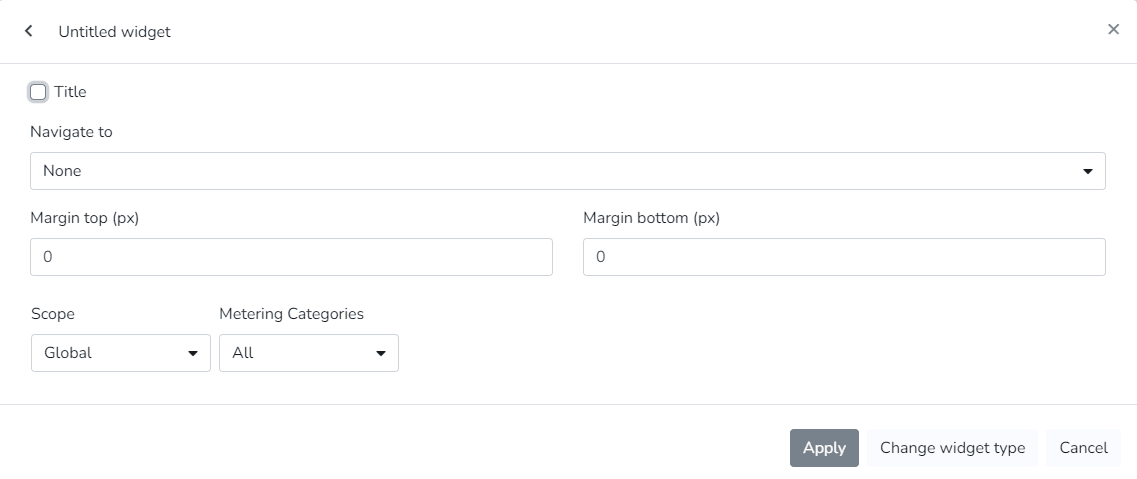

Configuración del widget Objetivos de consumo de energía con alcance y categorías de medición

Consumo de energía por categoría :

El usuario puede  utilizar este Widget para visualizar el consumo de energía para las categorías seleccionadas.

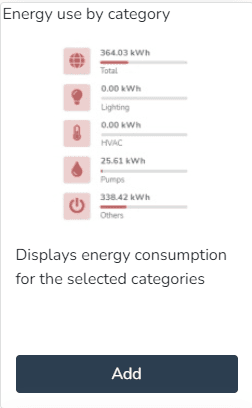

Vista previa y botón para añadir el widget Consumo de energía por categoría

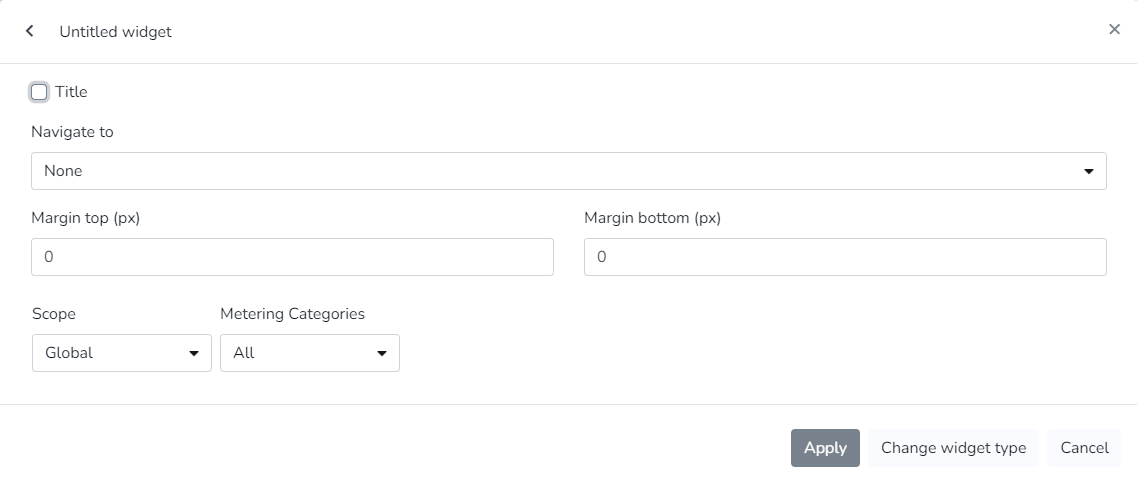

Configuración del widget Consumo de energía por categoría con alcance y categorías de medición

Consumo de energía por fase :

El usuario puede  utilizar este Widget para visualizar un gráfico circular que muestra el uso de energía por fase.

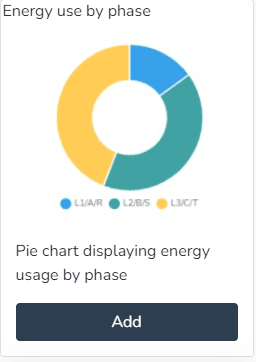

Vista previa y botón para añadir el widget Consumo de energía por fase

Configuración del widget Consumo de energía por fase con alcance, sumatoria y categorías de medición

Consumo de energía por fase :

El usuario puede  utilizar este Widget para visualizar una lista que contiene la información de las instalaciones.

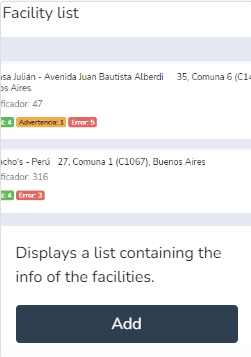

Vista previa y botón para añadir el widget Facility list

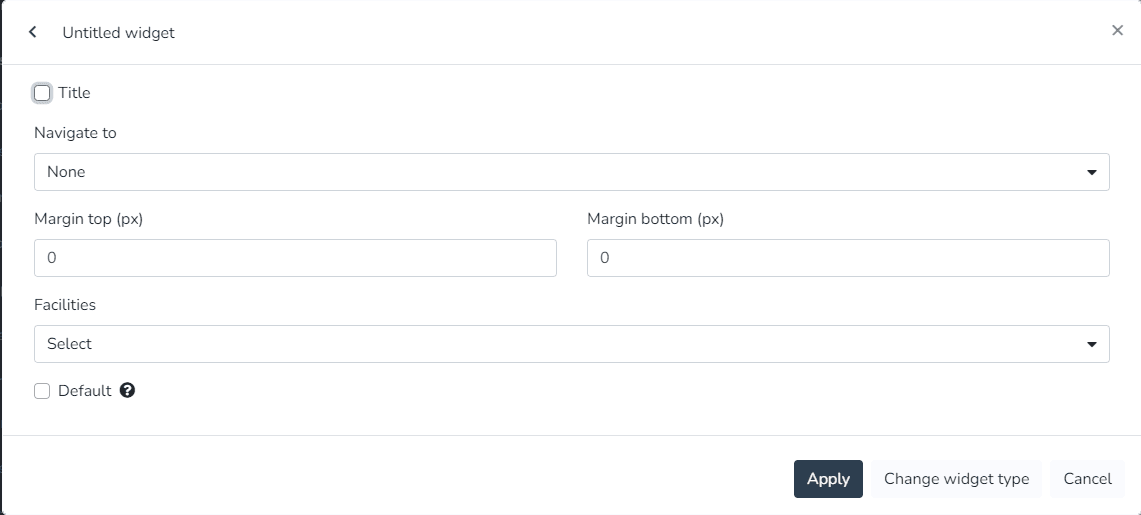

Configuración del widget de lista de instalaciones con selector de instalaciones y opción predeterminada

Mapa de instalaciones :

El usuario puede  utilizar este Widget para visualizar un mapa que contiene la ubicación de la instalación actual.

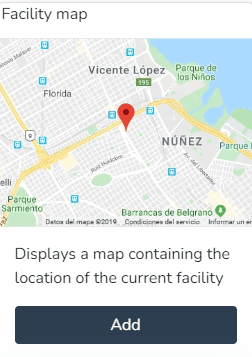

Vista previa y botón para añadir el widget Mapa de instalaciones

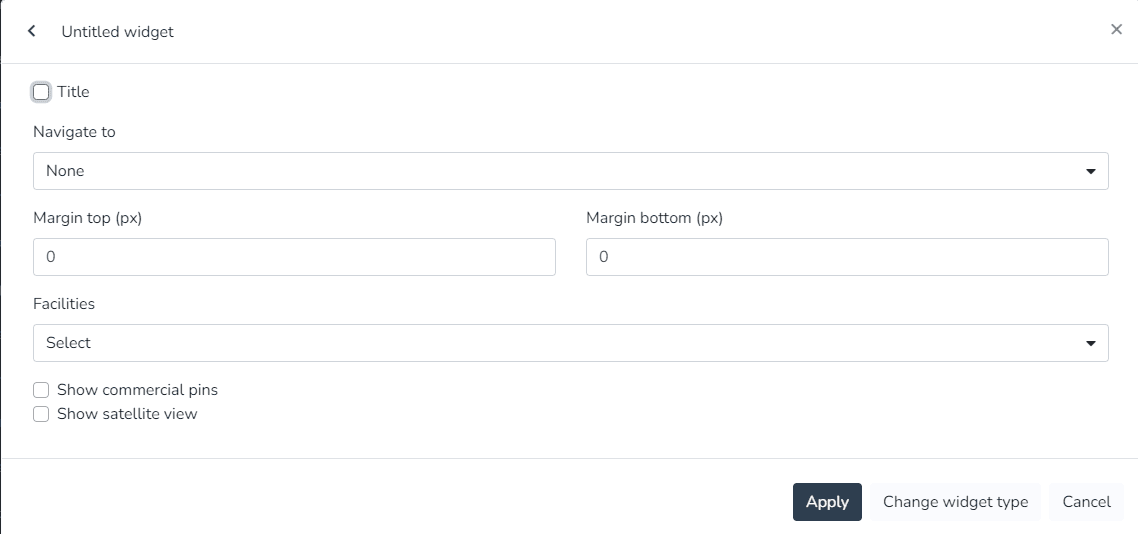

Configuración del widget Mapa de instalaciones con selector de instalaciones y vista satélite

Resumen de instalaciones :

El usuario puede  utilizar este Widget para visualizar la información resumida de la instalación actual.

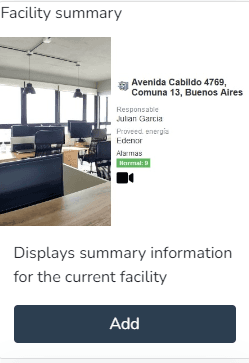

Vista previa y botón para añadir el widget Resumen de instalaciones

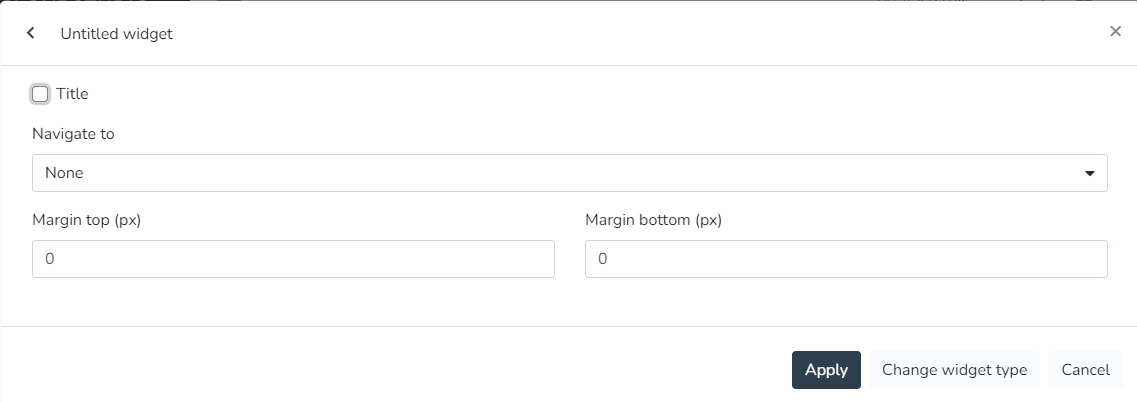

Configuración del widget Resumen de instalaciones con título, navegación y márgenes

Resumen mundial :

El usuario puede  utilizar este Widget para visualizar la información resumida de todas las instalaciones.

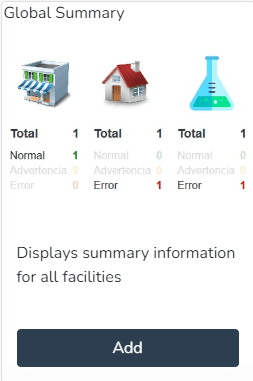

Tarjeta del widget Resumen mundial con vista previa y botón para añadir

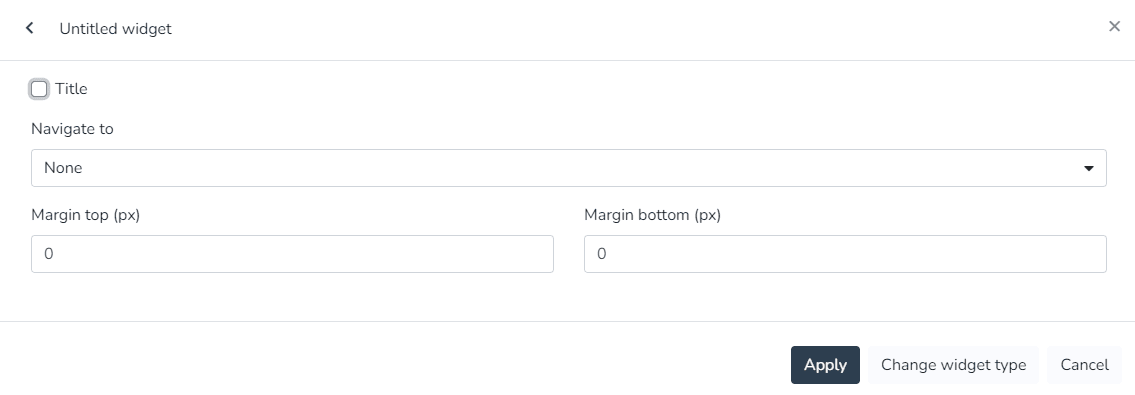

Configuración del widget Resumen mundial con título, navegación y márgenes

Infraestructura :

El usuario puede  utilizar este Widget para visualizar la disponibilidad actual de la infraestructura.

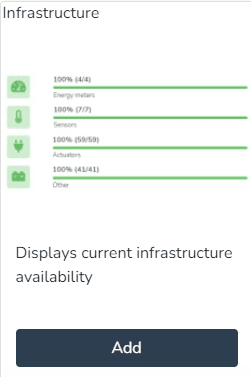

Vista previa y botón para añadir el widget Infraestructura

Configuración del widget Infraestructura con título, navegación, márgenes y alcance

Últimos eventos :

El usuario puede  utilizar este Widget para visualizar una lista que contiene los últimos eventos.

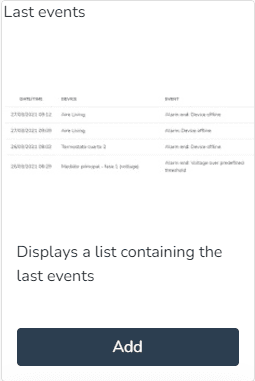

Vista previa y botón para añadir el widget Últimos eventos

Configuración del widget Últimos eventos con título, navegación, márgenes y alcance

Galga lineal para variable :

El usuario puede  utilizar este Widget para visualizar el valor de una variable en tiempo real en formato de gráfico lineal.

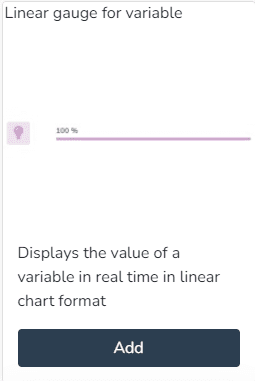

Vista previa y botón para añadir el widget Galga lineal para variable

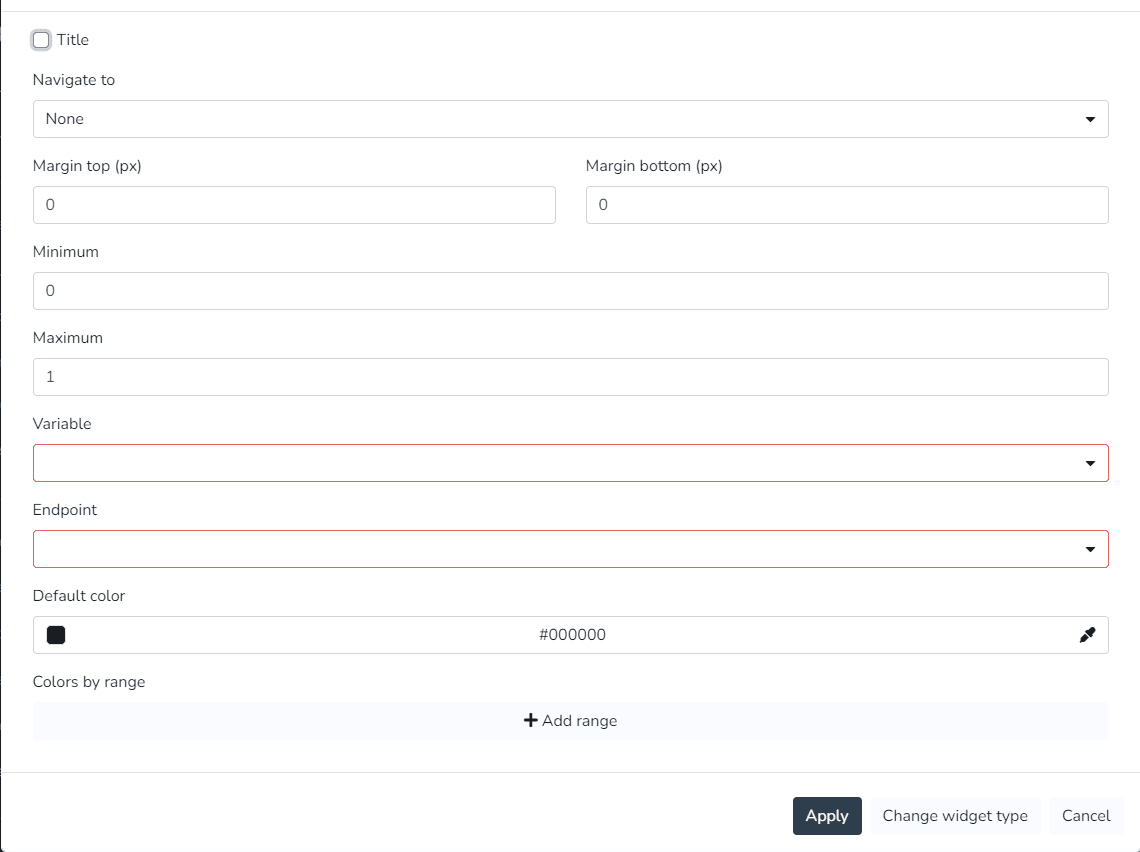

Formulario de configuración del widget de galga lineal para variable

Métrica :

El usuario puede  utilizar este Widget para visualizar el valor de una variable en tiempo real.

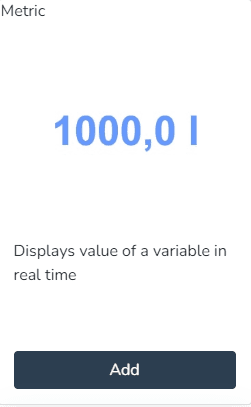

Vista previa y botón para añadir el widget Métrica

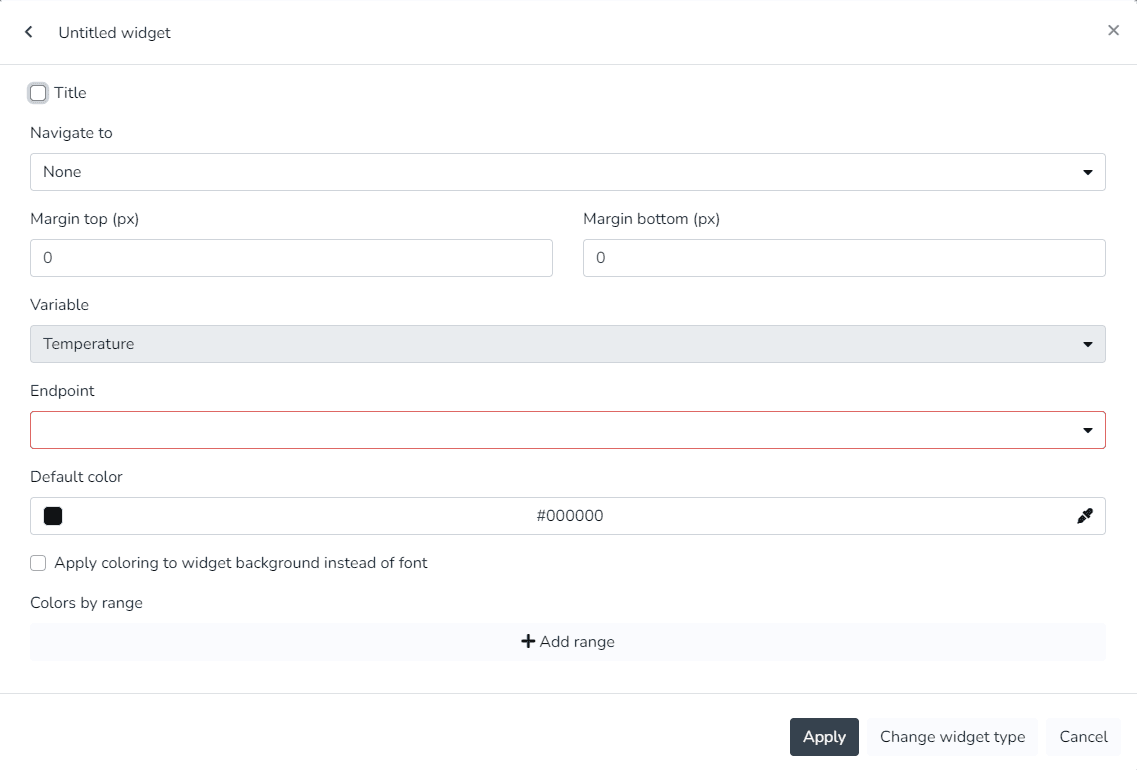

Configuración del widget Métrica con variable, endpoint, color predeterminado y colores por rango

Ocupación :

El usuario puede  utilizar este Widget para visualizar la ocupación.

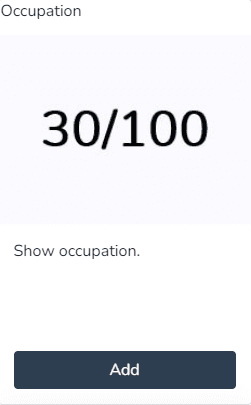

Vista previa y botón para añadir el widget Ocupación

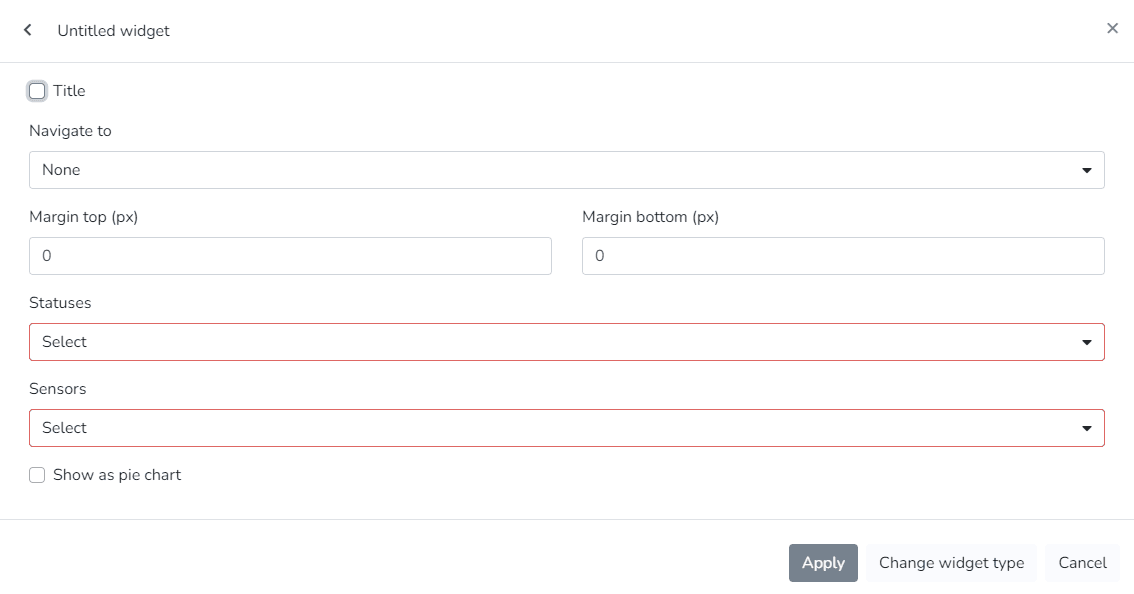

Configuración del widget Ocupación con estados, sensores y opción de gráfico circular

Costos de energía pasados ​​y proyectados :

El usuario puede  utilizar este Widget para visualizar costos y objetivos de energía pasados, y una proyección de costos y objetivos para los próximos días.

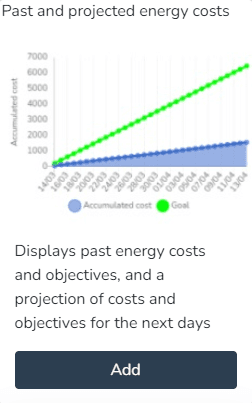

Tarjeta del widget de costos de energía pasados y proyectados con botón Add

Configuración del widget Costes de energía pasados y proyectados con título, márgenes y alcance

Costos de energía pasado y proyectado:

El usuario puede  utilizar este Widget para visualizar el consumo de energía y los objetivos pasados, y una proyección del consumo y los objetivos para los próximos días.

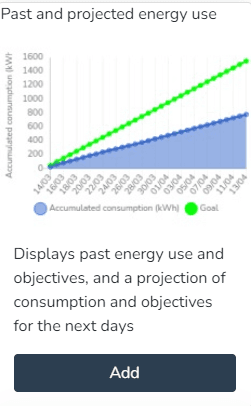

Tarjeta del widget de consumo de energía pasado y proyectado con el botón Add

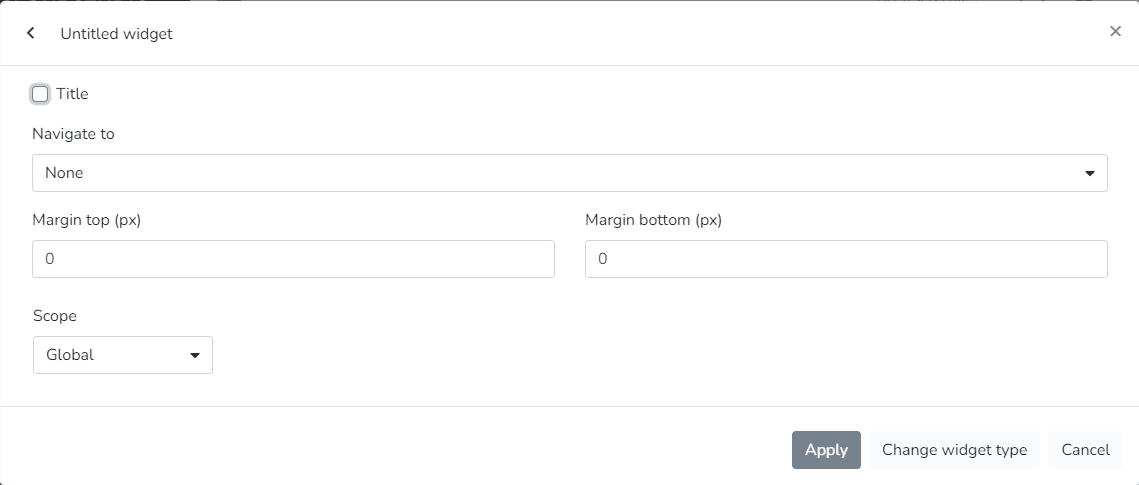

Configuración del widget Consumo de energía pasado y proyectado con título, márgenes y alcance

Texto sin formato:

El usuario puede  utilizar este Widget para ingresar texto con color y tamaños personalizados.

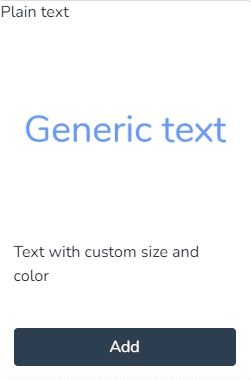

Vista previa y botón para añadir el widget Texto sin formato

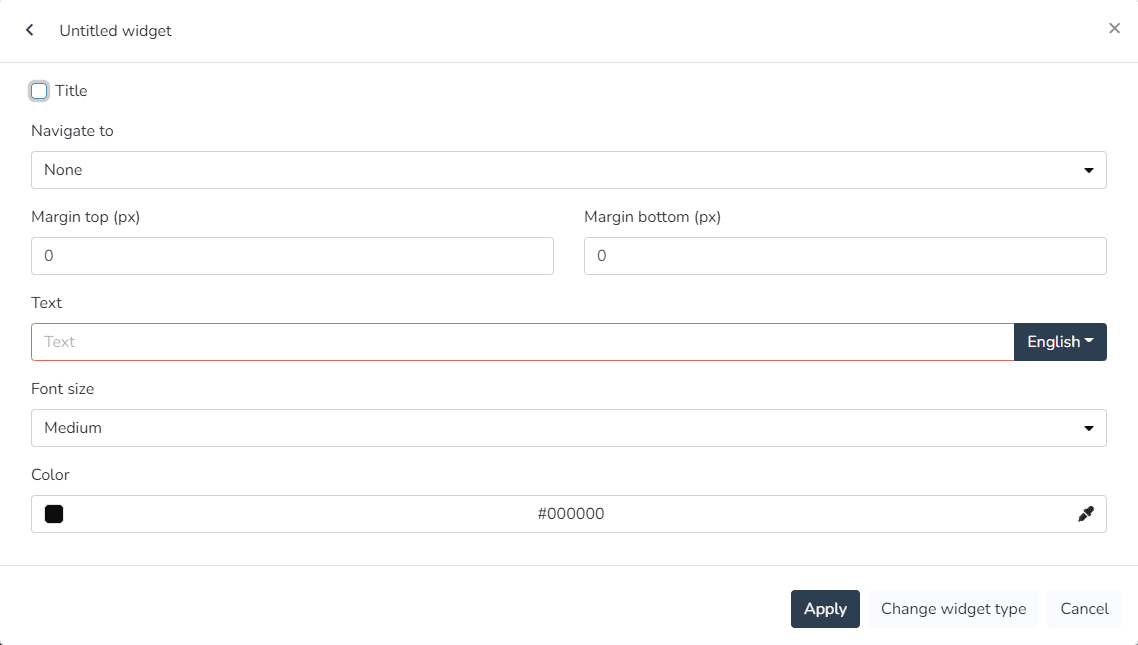

Configuración del widget Texto sin formato con texto, idioma, tamaño de fuente y color

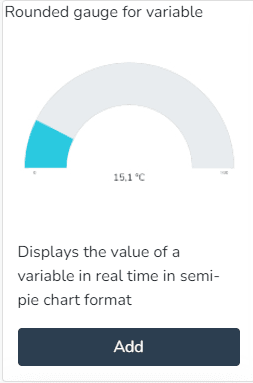

Tarjeta del widget Rounded gauge for variable con vista previa y botón Add

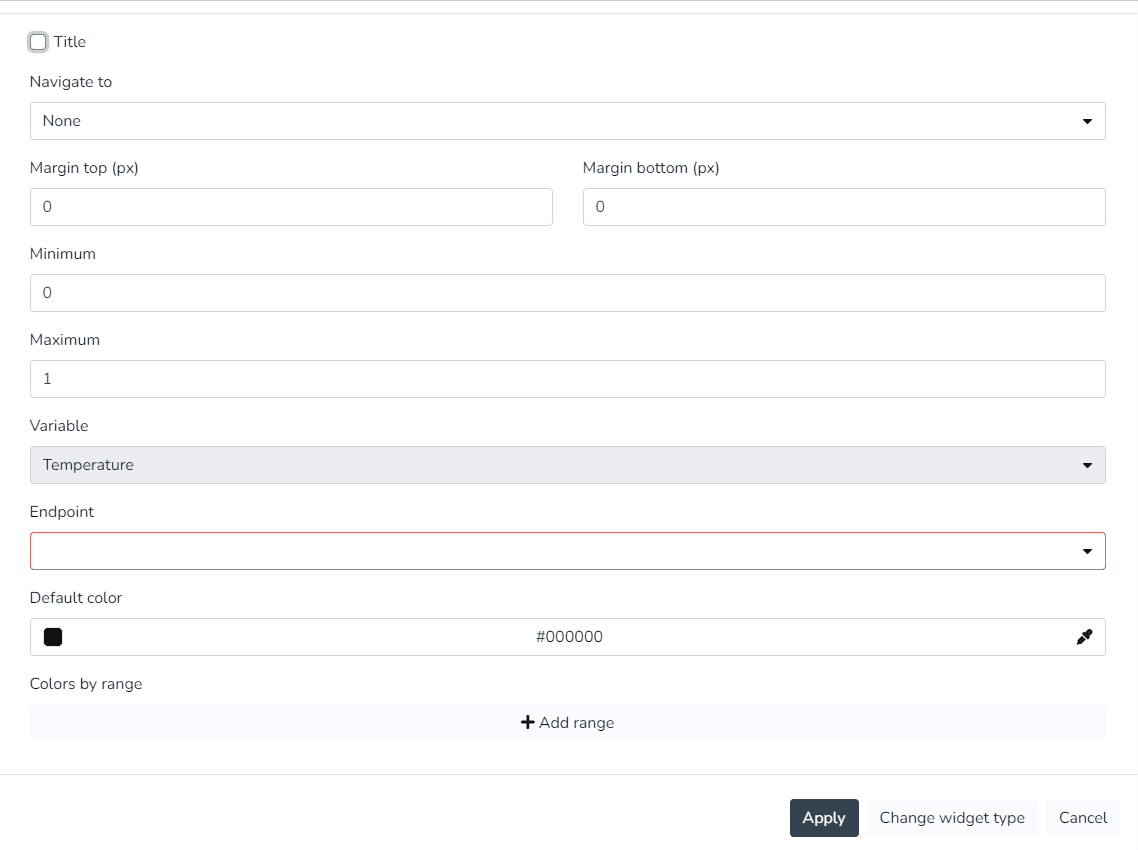

Configuración de un widget indicador con mínimo, máximo, variable, endpoint y colores por rango

Cronología de estados:

El usuario puede  utilizar este Widget para visualizar línea de tiempo estatal que muestra cómo uno o más puntos finales cambiaron su estado a lo largo del tiempo.

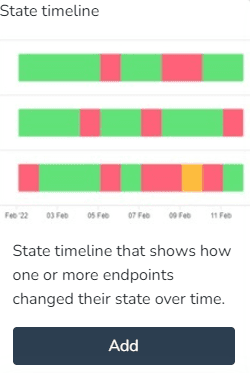

Vista previa y botón para añadir el widget de cronología de estados

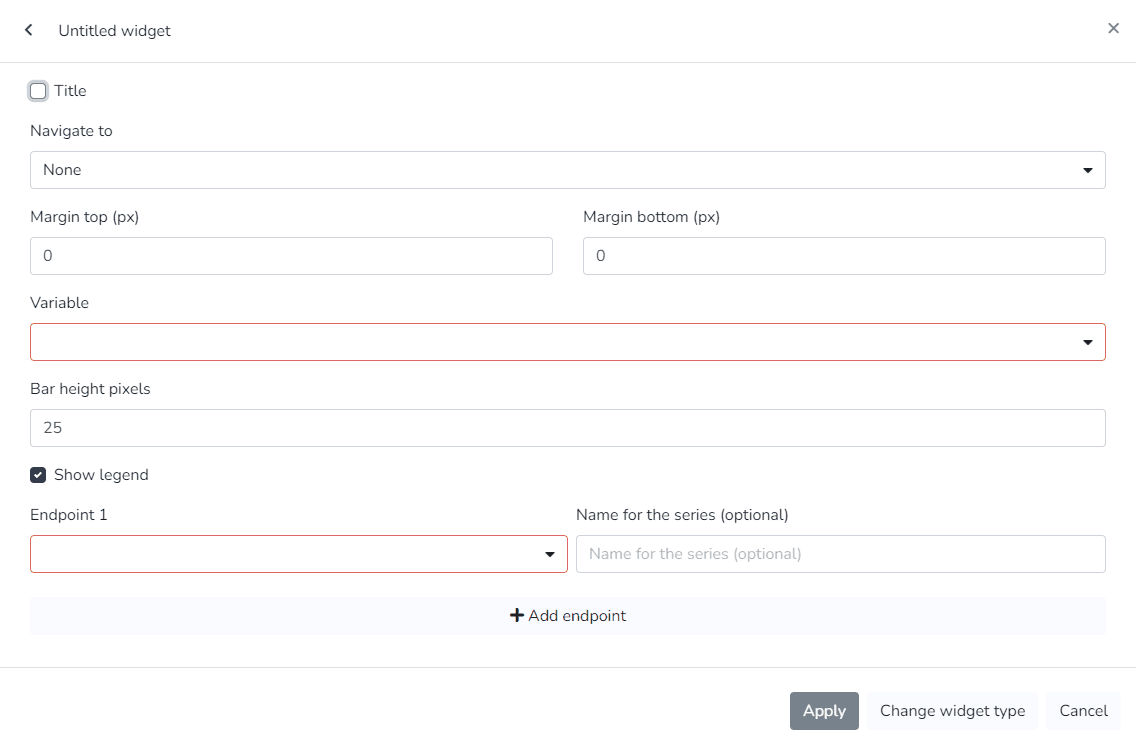

Formulario de configuración de un widget de cronología de estados

Imagen estática:

El usuario puede  utilizar este Widget para visualizar una imagen estática.

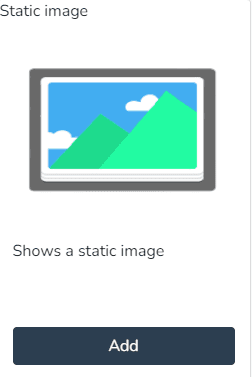

Vista previa y botón para añadir el widget Imagen estática

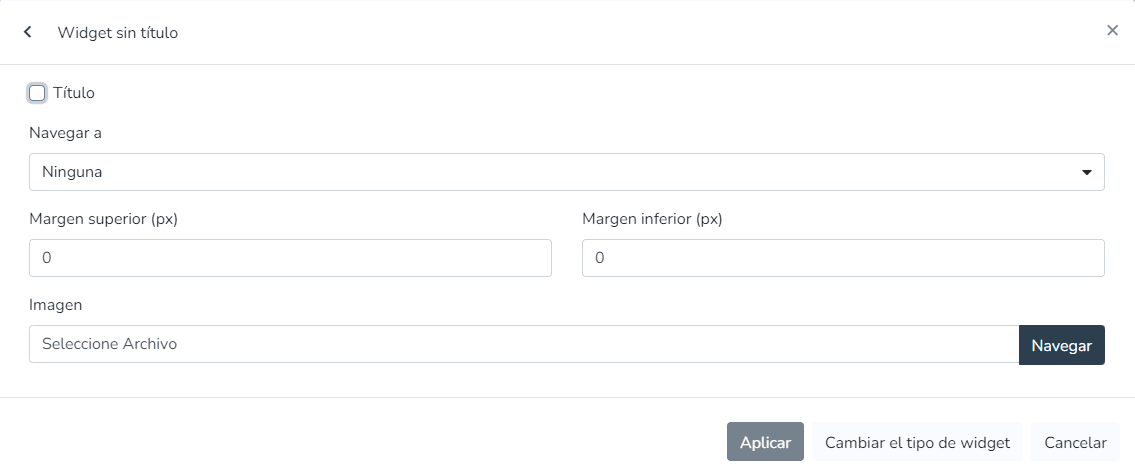

Configuración del widget Imagen estática con selector de archivo de imagen

Indicador lineal vertical para variable:

El usuario puede  utilizar este Widget para visualizar el valor de una variable en tiempo real en formato de gráfico lineal vertical.

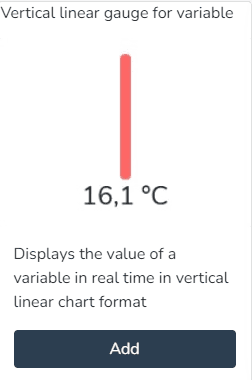

Tarjeta del widget de indicador lineal vertical para variable con botón para añadir

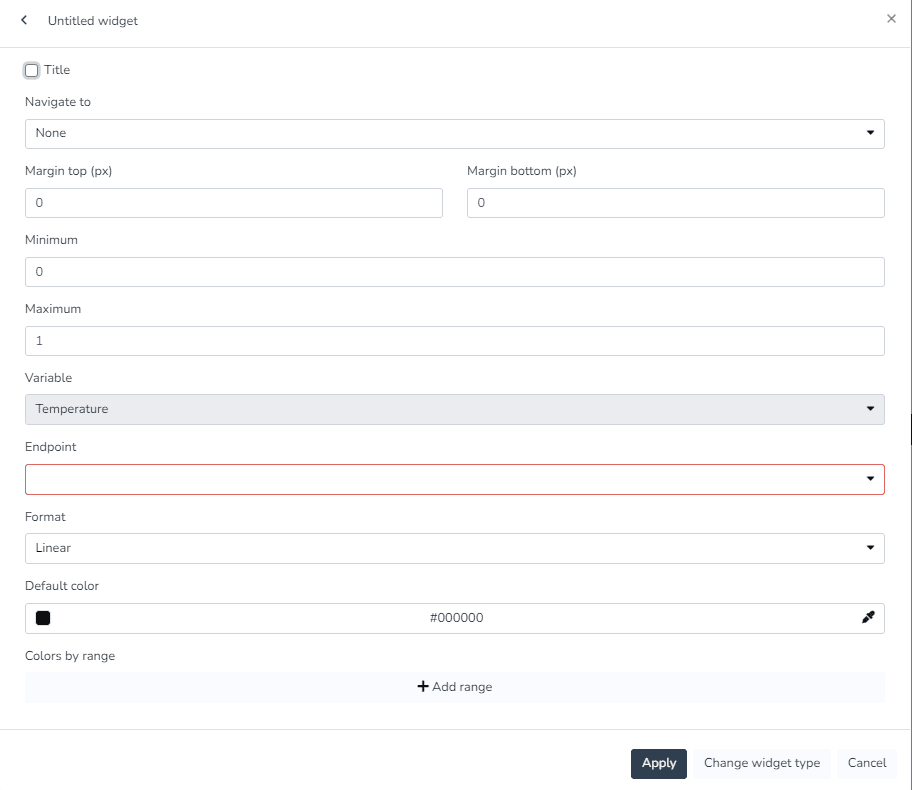

Configuración del indicador lineal vertical con mínimo, máximo, endpoint y colores por rango

Vistas:

El usuario puede  utilizar este Widget para visualizar una vista en un widget, diseñado en la sección de vistas.

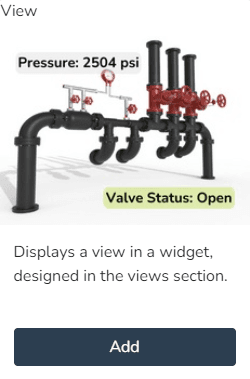

Vista previa y botón para añadir el widget Vistas

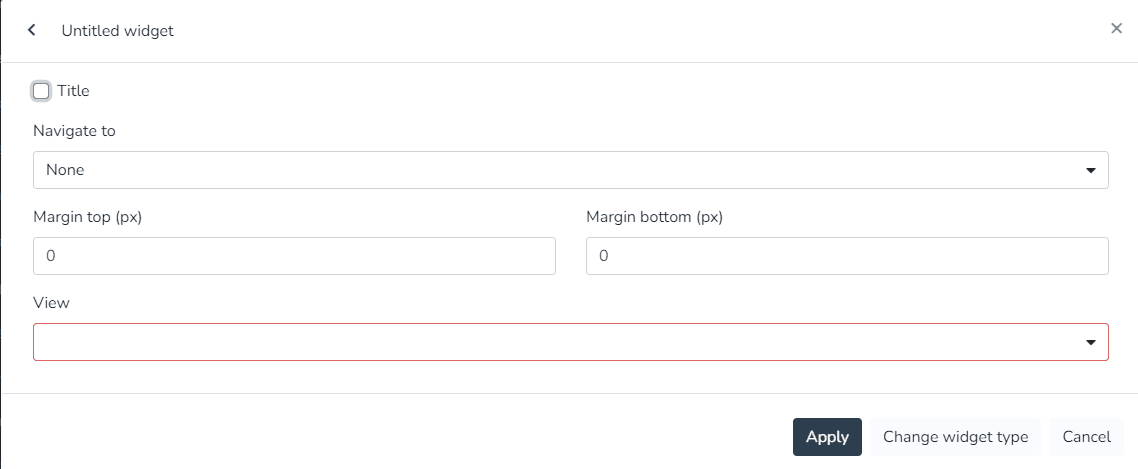

Formulario de configuración del widget de vistas con el campo para seleccionar la vista

Información meteorológica:

El usuario puede  utilizar este Widget para visualizar la información meteorológica actual en la instalación actual.

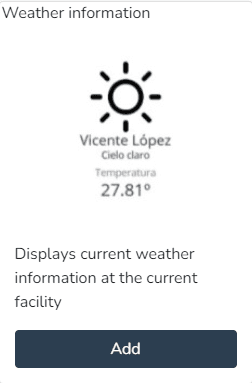

Vista previa y botón para añadir el widget Información meteorológica

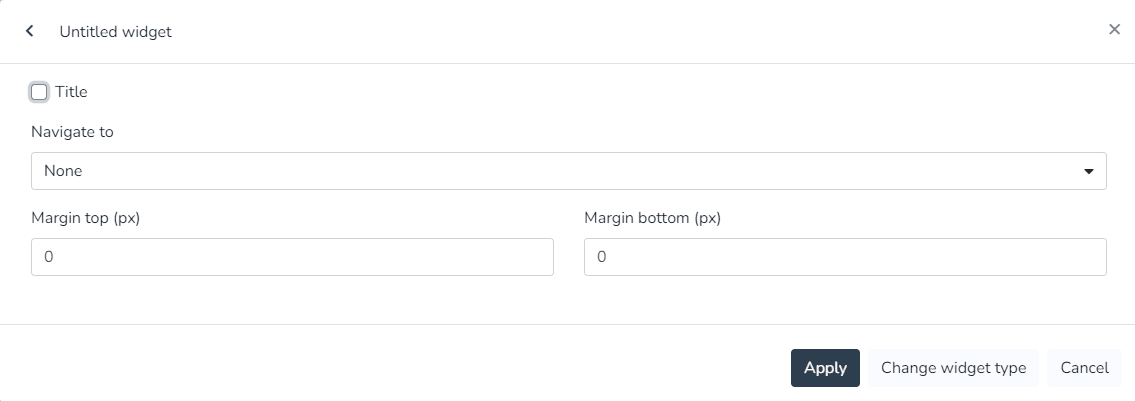

Configuración del widget Información meteorológica con título, navegación y márgenes

Widgets de dashboard (Monitor)

En el monitor se puede configurar el dashboard a necesidad del cliente, utilizando cualquier combinación de los widgets disponibles:

Widget Histórico de Endpoints:

Gráfico de líneas que muestra la variación de un tipo de variable de punto final a lo largo del tiempo, en gráficos históricos de endpoints, el usuario puede ingresar los valores mínimos y máximos con lo que se representarán los rangos del eje Y de los gráficos, además  de poder modificar el nombre de las variables asociadas a los títulos de los ejes Y.

Dashboard

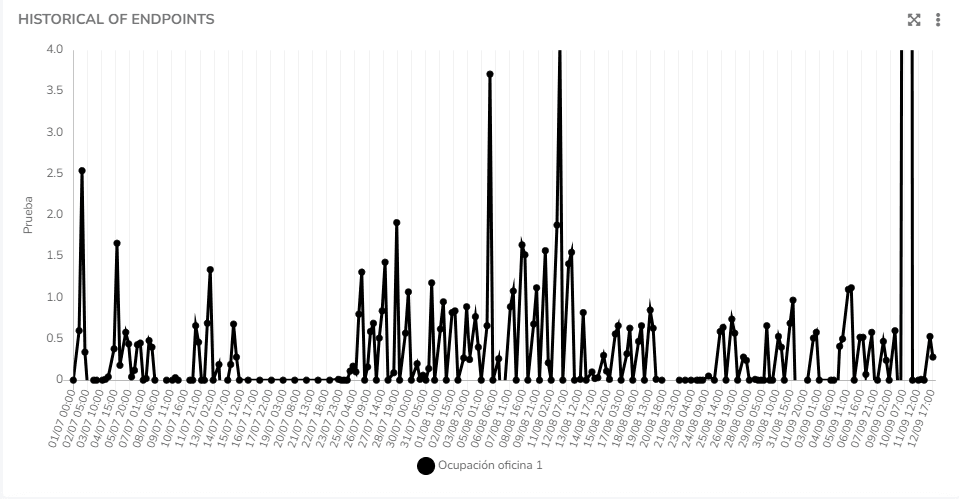

Gráfico del widget Histórico de endpoints con una serie y título personalizado del eje Y

  • El usuario puede editar los valores mínimos y máximos con lo que se representarán los rangos del eje Y de los gráficos.

Valores mínimo y máximo del eje Y en un gráfico histórico

  • El usuario puede modificar los títulos de los ejes Y (en lugar de mostrar los nombres de los tipos de variables).

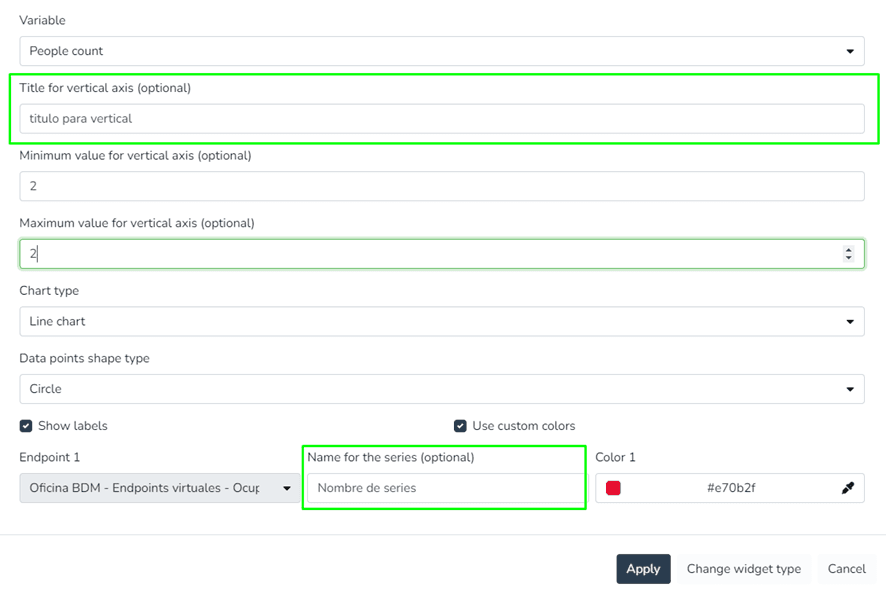

Configuración del widget con los campos de título del eje vertical y nombre de serie resaltados

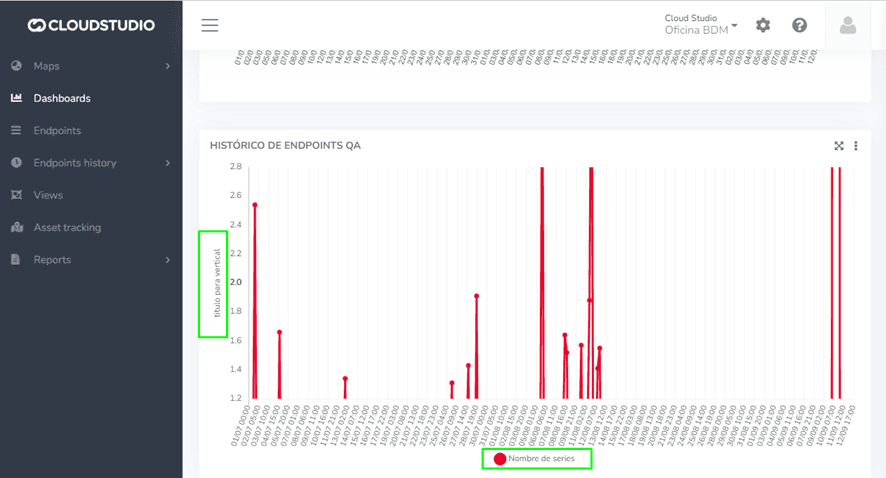

Gráfico histórico de endpoints con el título del eje vertical y el nombre de serie resaltados

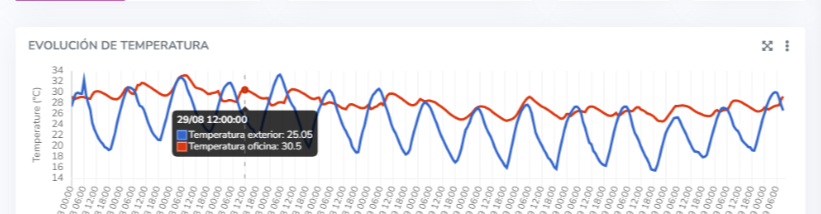

  • El usuario puede visualizar los tooltips de los gráficos de históricos, los cuales muestran todos los puntos asociados a una posición X.

Tooltip de un gráfico histórico con los datos de una posición del eje X

Widget Histórico de Endpoints Comparativo:

Gráficos históricos de endpoints, el usuario puede ingresar los valores mínimos y máximos con lo que se representarán los rangos del eje Y de los gráficos, además  de poder modificar el nombre de las variables asociadas a los títulos de los ejes Y.

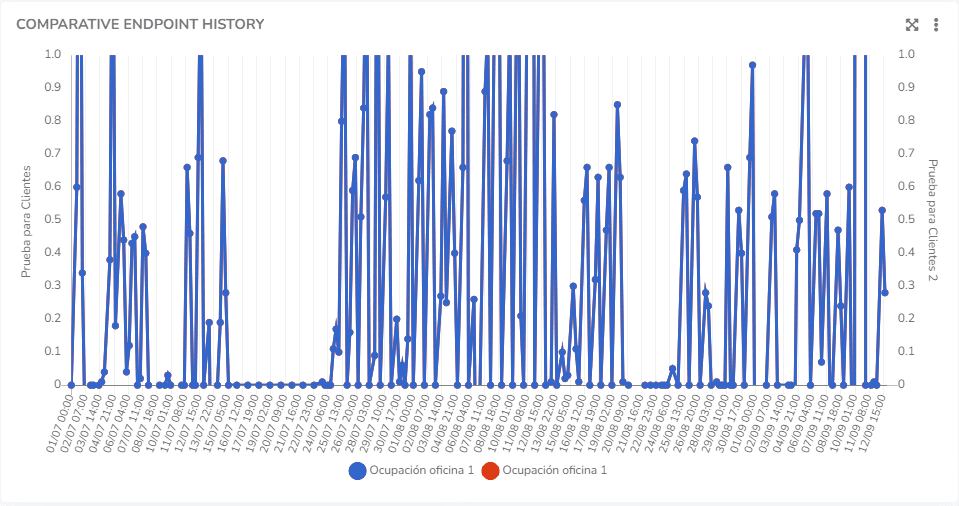

Gráfico del widget Histórico de endpoints comparativo con dos ejes Y personalizados

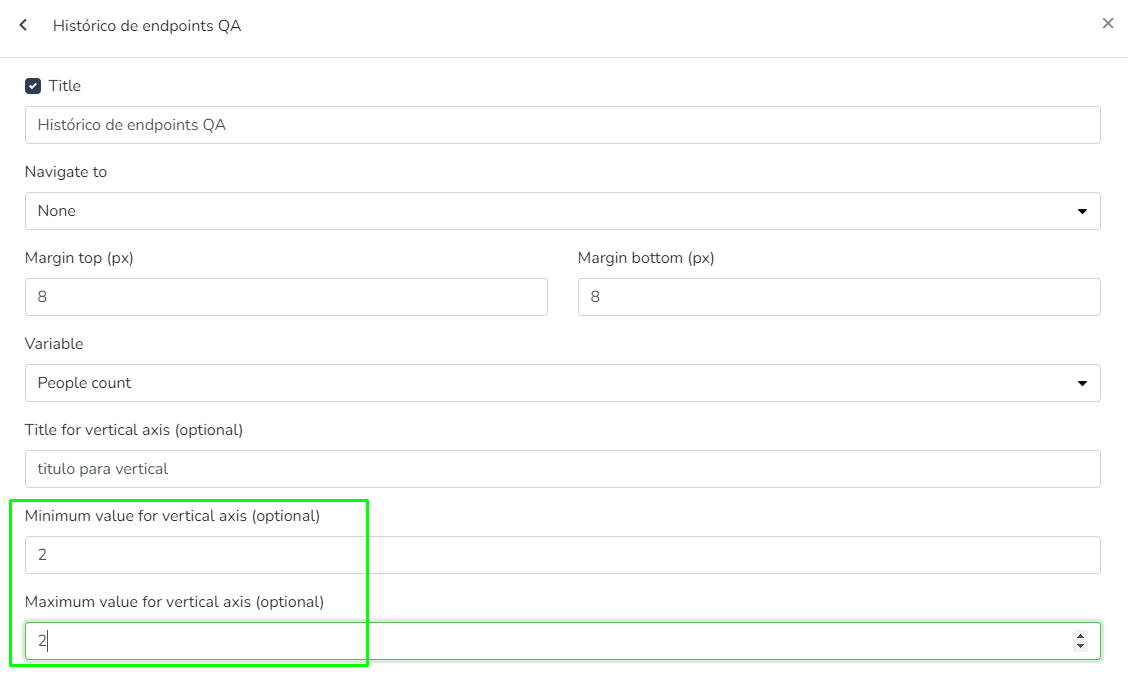

El usuario puede editar los valores mínimos y máximos con lo que se representarán los rangos del eje Y de los gráficos.

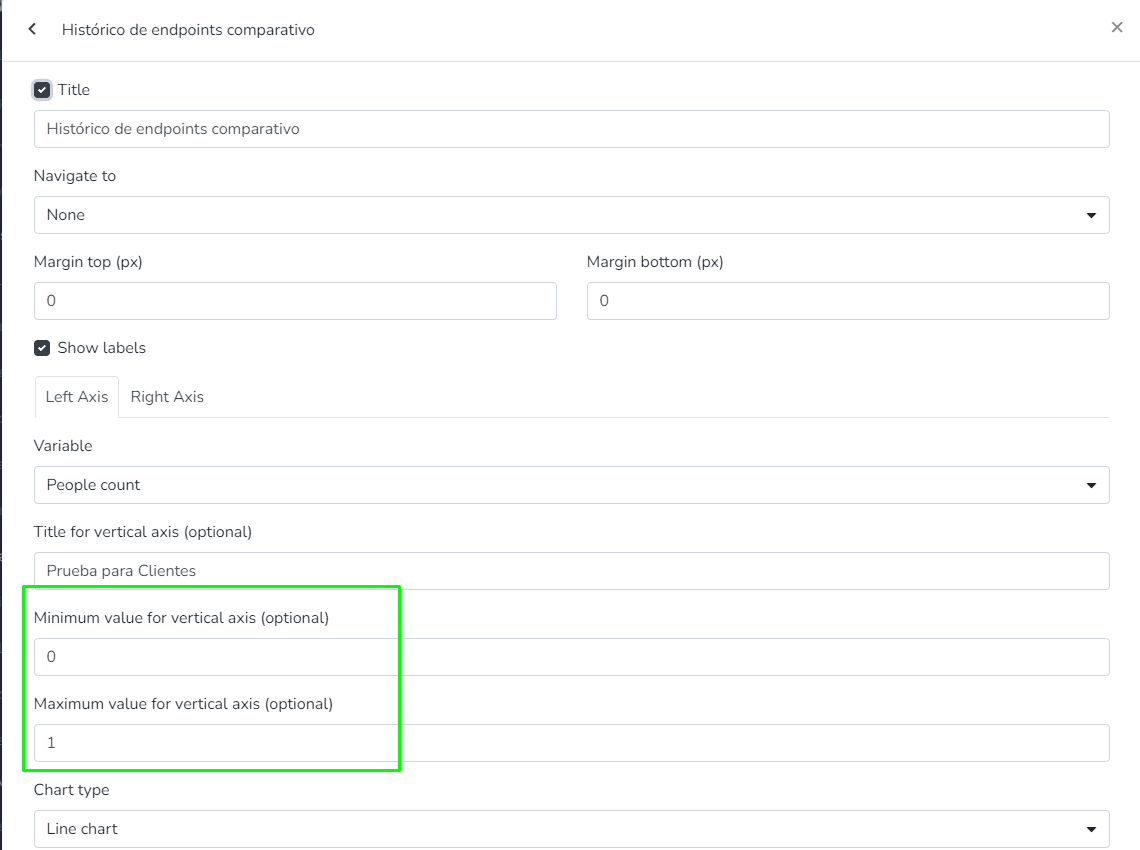

Configuración del histórico comparativo con los valores mínimo y máximo del eje vertical resaltados

El usuario puede modificar los títulos de los ejes Y (en lugar de mostrar los nombres de los tipos de variables).

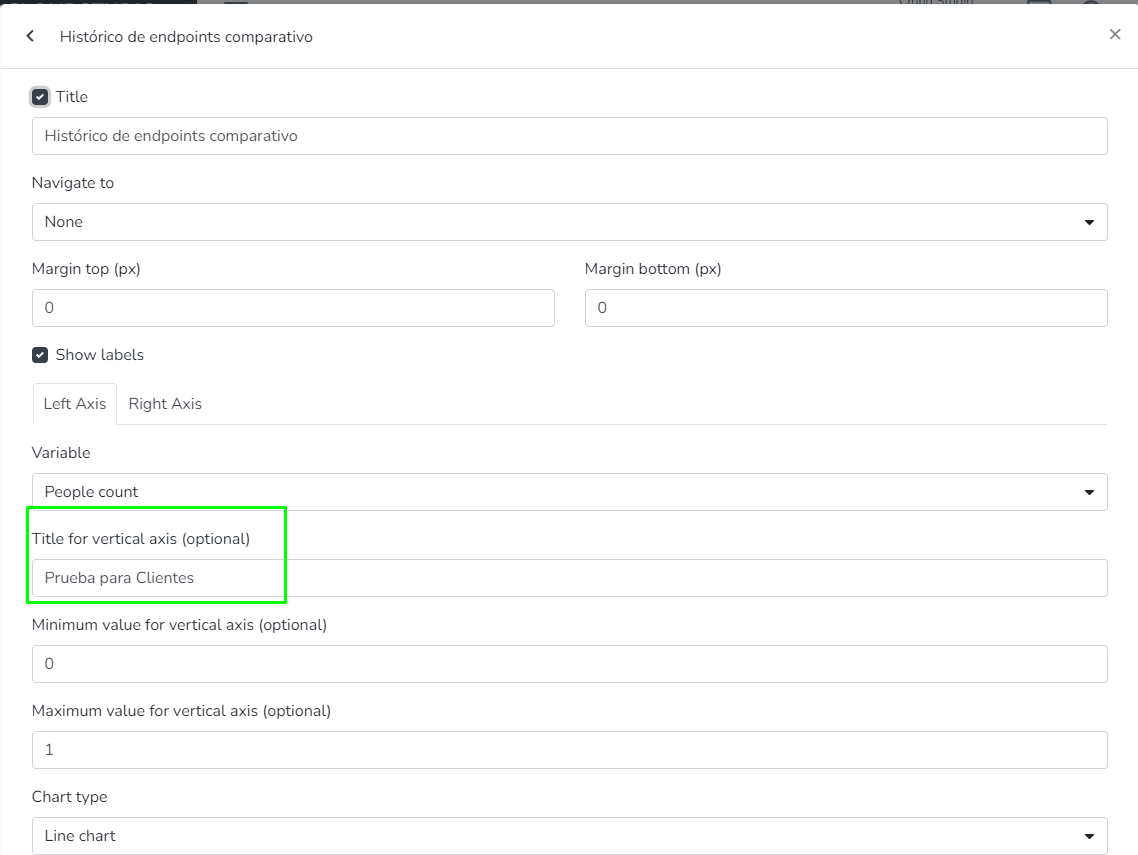

Formulario de configuración del widget destacando el campo para el título del eje vertical

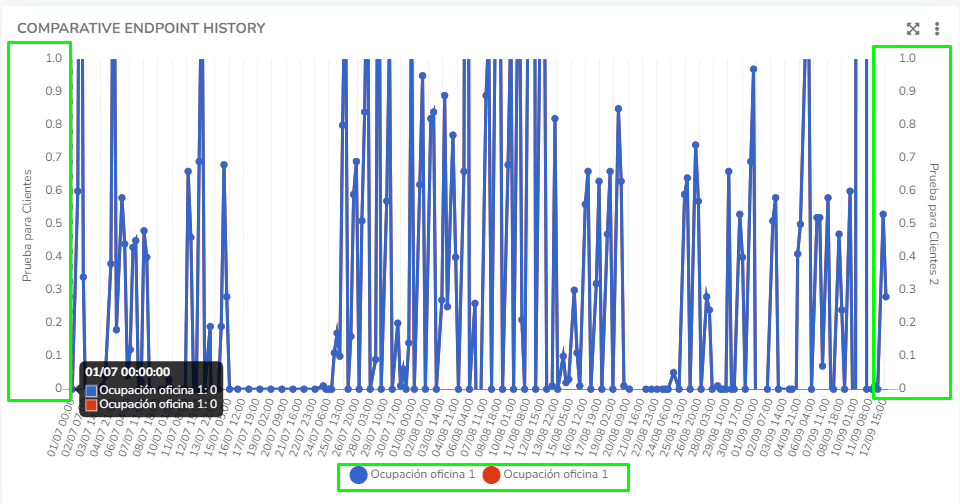

Gráfico histórico comparativo con los títulos personalizados de los ejes Y resaltados

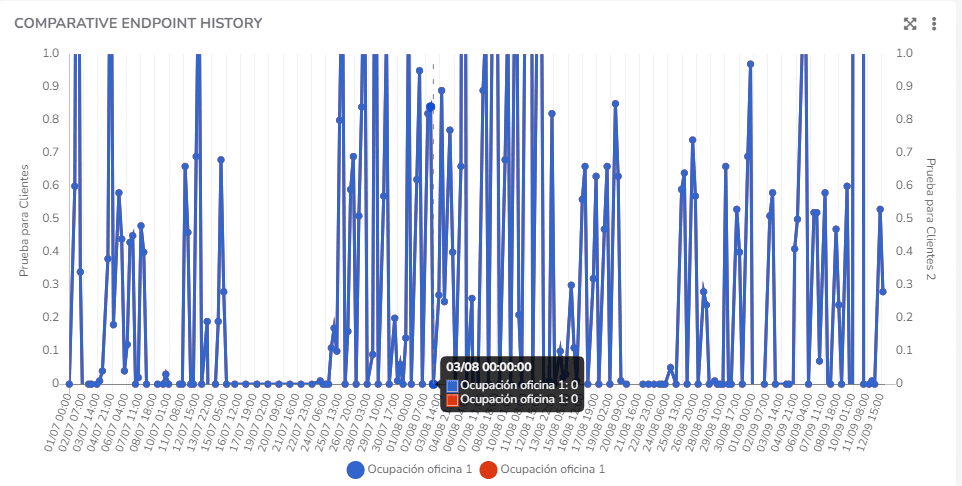

El usuario puede visualizar los tooltips de los gráficos de históricos, los cuales muestran todos los puntos asociados a una posición X.

Gráfico histórico comparativo con un tooltip que muestra los valores de una posición X

Última actualización

En esta página
