Vistas
Las vistas permiten diseñar visualizaciones SCADA dónde es posible insertar imágenes para posteriormente superponer datos que, a diferencia de lo que se puede lograr utilizando dashboards, en las vistas los datos se actualizarán en tiempo cercano al real.
En las vistas la inserción de datos de los sensores (endpoints) de los dispositivos se realiza mediante una herramienta de diseño WYSIWYG mediante la utilización de objetos visuales que se llaman elementos.
Las vistas estan implementadas en dos aplicaciones:
- El sub-módulo mantenedor de vistas, que incluye el diseñador y que se encuentra en el Manager
- El sub-modulo de visualización, que permite seleccionar una vista en ejecución y que se encuentra en el Monitor.
Creación de vistas
Para crear una nueva vista o modificar una existente desde la aplicación Manager ingresaremos a al menú vistas.

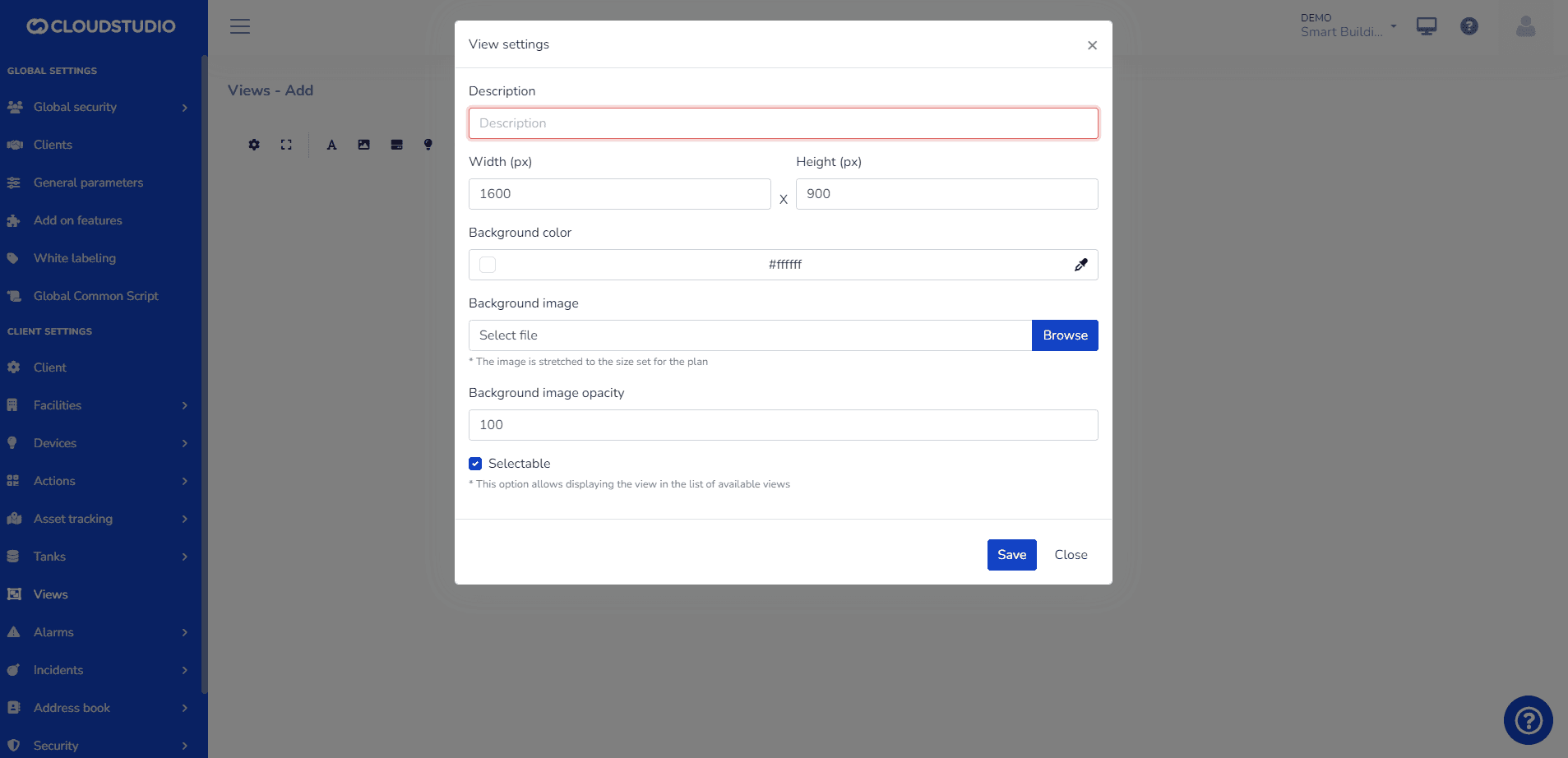

Una vez creada, se abrirá un canvas con el fondo elegido por el usuario. En las vistas se pueden realizar las siguientes acciones listadas
- Añadir elementos de texto estático
- Añadir elementos de imágen estática y predefinida
- Añadir elementos de estado de endpoint en tiempo real en formato texto
- Añadir elementos de estado de endpoint en tiempo real con imágenes predefinidas de acuerdo al tipo de variable.
- Añadir elementos de ocupación.
- Añadir elementos de alarmas.
- Añadir snapshots de endpoints del tipo cámara
Tips:
- La medida recomendada para las vistas es de 1600px x 900px. Sin embargo se puede personalizar a las necesidades del usuario.
- Recomendamos un formato .PNG para las imágenes con fondo transparente.
- Revisa nuestro vídeo de YouTube para conocer más de las vistas tipo SCADA.

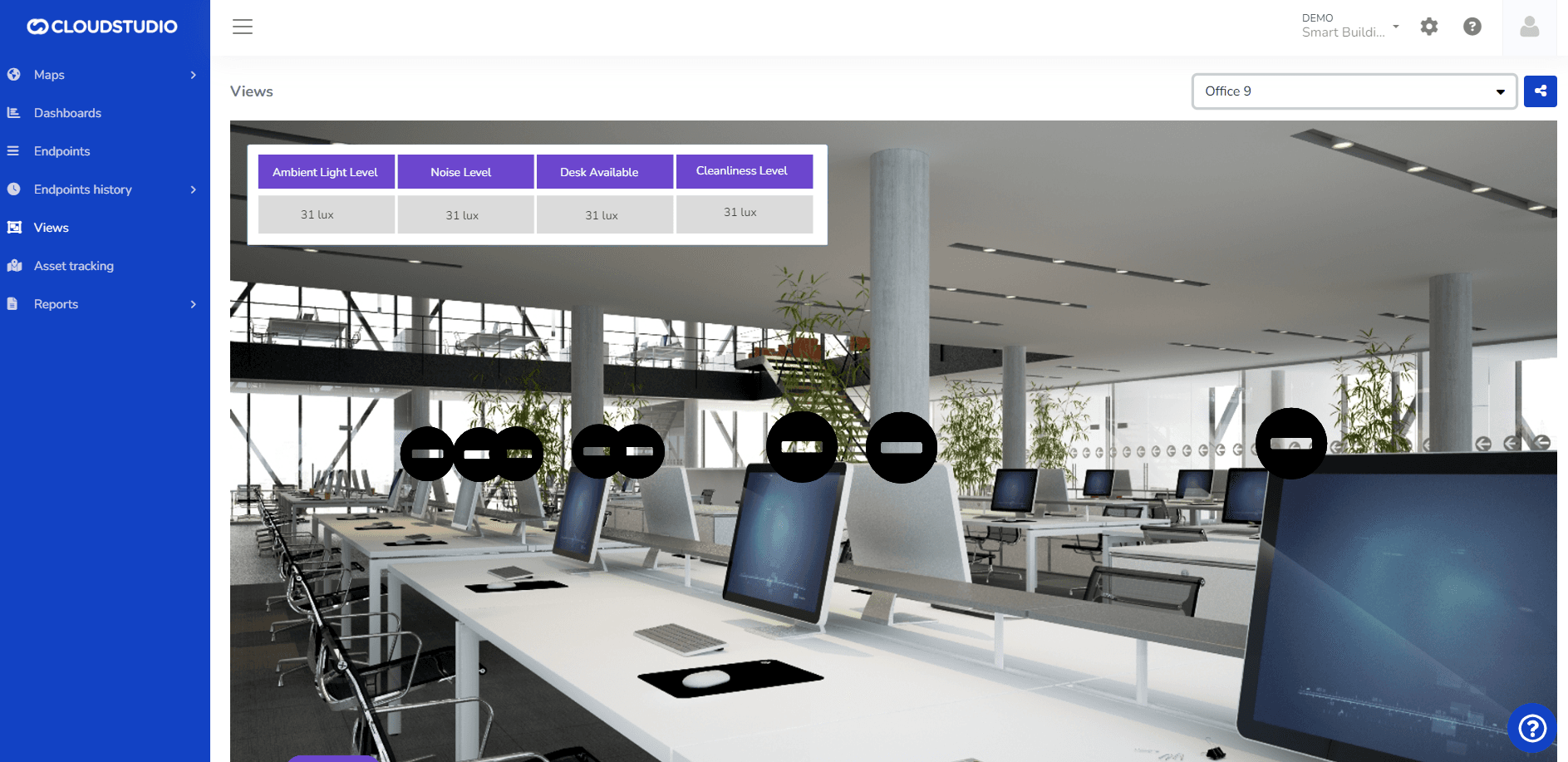

Una vez configurada la vista, el usuario podrá visualizarlos desde el Monitor como lo muestra la siguiente imagen
