Ansichten

Ansichten ermöglichen die Gestaltung von SCADA-Visualisierungen, bei denen Bilder eingefügt und dann mit Daten überlagert werden können, die sich im Gegensatz zu Dashboards nahezu in Echtzeit aktualisieren.

In Ansichten werden Sensor-Daten (Endpunkt-Daten) von Geräten mithilfe eines WYSIWYG-Design-Tools durch visuelle Objekte, sogenannte Elemente, eingefügt.

Ansichten werden in zwei Anwendungen implementiert:

1. Das Ansichten-Manager-Submodul, das den Designer enthält und sich im Manager befindet.
2. Das Visualisierungs-Submodul, das die Auswahl einer laufenden Ansicht ermöglicht und sich im Monitor befindet.

Ansichten erstellen

Um eine neue Ansicht zu erstellen oder eine bestehende zu ändern, gehen Sie zum Ansichten-Menü in der Manager-Anwendung.

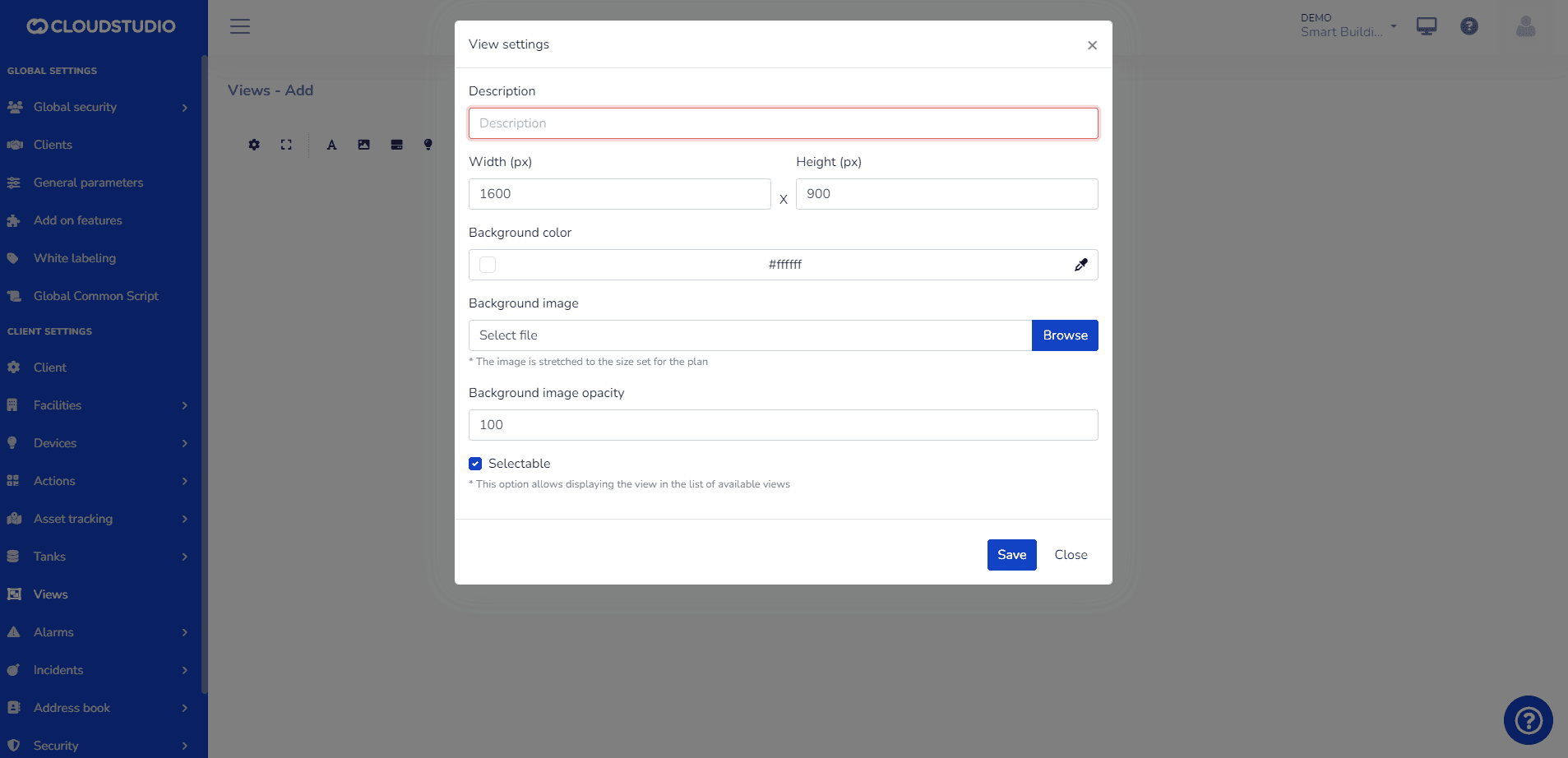

Nach der Erstellung öffnet sich eine Arbeitsfläche mit dem vom Benutzer gewählten Hintergrund. In Ansichten können folgende Aktionen durchgeführt werden:

• Statische Textelemente hinzufügen
• Statische und vordefinierte Bildelemente hinzufügen
• Echtzeit-Endpunkt-Statuselemente im Textformat hinzufügen
• Echtzeit-Endpunkt-Statuselemente mit vordefinierten Bildern basierend auf dem Variablentyp hinzufügen.
• Belegungselemente hinzufügen.
• Alarm-Elemente hinzufügen.
• Schnappschüsse von Kamera-Endpunkten hinzufügen

Tipps:

• Die empfohlene Größe für Ansichten beträgt 1600px x 900px. Sie kann jedoch an die Bedürfnisse des Benutzers angepasst werden. - Wir empfehlen das .PNG-Format für Bilder mit transparentem Hintergrund. - Sehen Sie sich unser Video auf YouTube an, um mehr über SCADA-Ansichten zu erfahren.

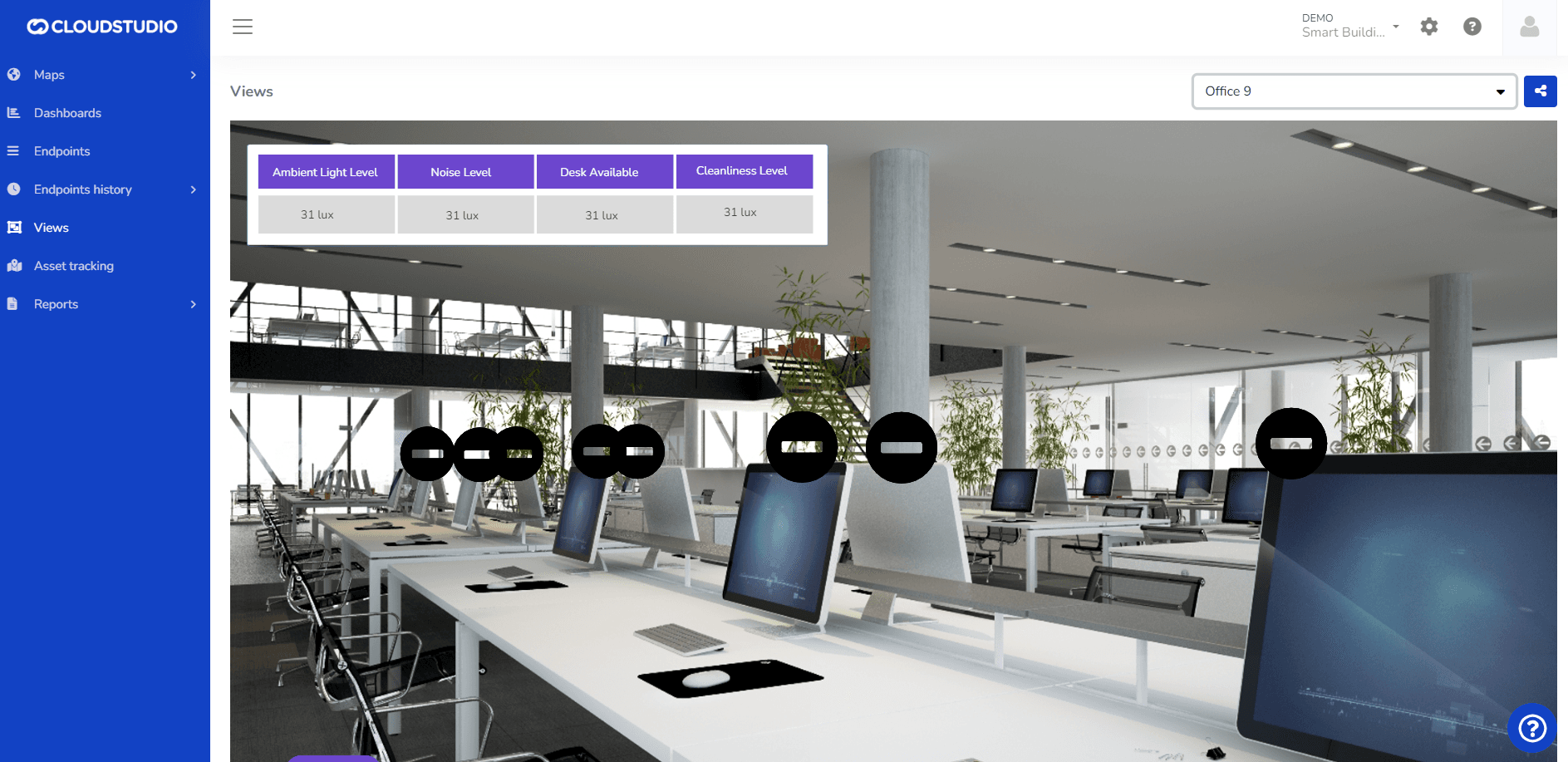

Sobald die Ansicht konfiguriert ist, kann der Benutzer sie im Monitor anzeigen, wie in der folgenden Abbildung dargestellt:
