Decodificador y payload LoRaWAN de DNT LW-DIS

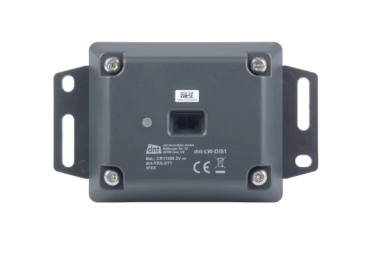

El DNT LW-DIS es un sensor LoRaWAN de nivel y distancia que informa distancia, aceleración y temperatura. Tiene protección IP67 y opera entre -20 y 55 °C.
Formato del payload
Un uplink del equipo tal como llega al servidor de red, y lo que devuelve el decodificador oficial. Los ejemplos salen de los casos de prueba del propio decodificador.
Ejemplo 1 · fPort 10
Payload (hex)
9A 04 00 06 4FDecodificado (JSON)
{
"ToF": {
"distance": 1615,
"status": 0
},
"distance": 1615,
"reason": "button",
"voltage": 3040
}| Campo | Valor |
|---|---|
| ToF.distance | 1615 |
| ToF.status | 0 |
| distance | 1615 |
| reason | button |
| voltage | 3040 |
Ejemplo 2 · fPort 10
Payload (hex)
9C 01 00 06 47Decodificado (JSON)
{
"ToF": {
"distance": 1607,
"status": 0
},
"distance": 1607,
"reason": "cycle",
"voltage": 3060
}| Campo | Valor |
|---|---|
| ToF.distance | 1607 |
| ToF.status | 0 |
| distance | 1607 |
| reason | cycle |
| voltage | 3060 |
Especificaciones
- Fabricante
- DNT
- Modelo
- LW-DIS
- Tipo
- Sensor de nivel y distancia
- Mide
- distancia, aceleración, temperatura
- Protección
- IP67
- Temperatura de trabajo
- -20 … 55 °C
- Regiones LoRaWAN
- EU863-870
Conéctalo a Cloud Studio IoT
- 1
Registra el equipo en tu servidor de red
Añádelo a The Things Stack, ChirpStack, Actility ThingPark o LORIOT con su DevEUI, JoinEUI y AppKey y el plan de frecuencias de tu región.
- 2
Aplica el decodificador
En The Things Stack, elige el modelo del repositorio de dispositivos y su decodificador se aplica solo. En ChirpStack v4, pega el decodificador oficial como codec JavaScript del perfil de dispositivo.
- 3
Conecta el servidor de red a Cloud Studio IoT
Configura la integración una vez por servidor de red; a partir de ahí, cada equipo registrado llega a Cloud Studio IoT con sus valores decodificados.
- 4
Crea dashboards y alarmas
Los campos decodificados se convierten en variables del dispositivo para dashboards, alarmas por email o SMS e informes programados.
Mira tu DNT LW-DIS en un dashboard
Empieza una prueba gratuita, da de alta el equipo con su DevEUI y ten dashboards y alarmas desde su siguiente uplink.
Preguntas frecuentes
Datos del equipo y ejemplos del decodificador: repositorio de dispositivos de The Things Network (Apache-2.0) · commit 7693223, importado el 2026-10-05.
