Decodificador y payload LoRaWAN de Decentlab DL-MBX

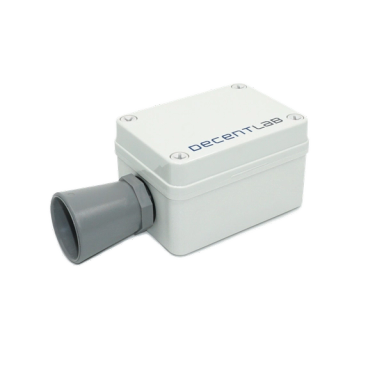

El Decentlab DL-MBX es un sensor LoRaWAN de nivel y distancia que informa distancia. Tiene protección IP67, funciona con batería reemplazable (2 C alkaline) y opera entre -20 y 50 °C.
Formato del payload
Un uplink del equipo tal como llega al servidor de red, y lo que devuelve el decodificador oficial. Los ejemplos salen de los casos de prueba del propio decodificador.
Ejemplo 1 · fPort 1
Payload (hex)
02 01 2F 00 03 04 D2 00 01 0B B1Decodificado (JSON)
{
"battery_voltage": {
"displayName": "Battery voltage",
"unit": "V",
"value": 2.993
},
"device_id": 303,
"distance": {
"displayName": "Distance",
"unit": "mm",
"value": 1234
},
"number_of_valid_samples": {
"displayName": "Number of valid samples",
"value": 1
},
"protocol_version": 2
}| Campo | Valor |
|---|---|
| battery_voltage | 2.993 V |
| device_id | 303 |
| distance | 1234 mm |
| number_of_valid_samples | 1 |
| protocol_version | 2 |
Especificaciones
- Fabricante
- Decentlab
- Modelo
- DL-MBX
- Tipo
- Sensor de nivel y distancia
- Mide
- distancia
- Protección
- IP67
- Batería
- 2 C alkaline (reemplazable)
- Temperatura de trabajo
- -20 … 50 °C
- Regiones LoRaWAN
- EU863-870, AS923, US902-928, AU915-928
Conéctalo a Cloud Studio IoT
- 1
Registra el equipo en tu servidor de red
Añádelo a The Things Stack, ChirpStack, Actility ThingPark o LORIOT con su DevEUI, JoinEUI y AppKey y el plan de frecuencias de tu región.
- 2
Aplica el decodificador
En The Things Stack, elige el modelo del repositorio de dispositivos y su decodificador se aplica solo. En ChirpStack v4, pega el decodificador oficial como codec JavaScript del perfil de dispositivo.
- 3
Conecta el servidor de red a Cloud Studio IoT
Configura la integración una vez por servidor de red; a partir de ahí, cada equipo registrado llega a Cloud Studio IoT con sus valores decodificados.
- 4
Crea dashboards y alarmas
Los campos decodificados se convierten en variables del dispositivo para dashboards, alarmas por email o SMS e informes programados.
Mira tu Decentlab DL-MBX en un dashboard
Empieza una prueba gratuita, da de alta el equipo con su DevEUI y ten dashboards y alarmas desde su siguiente uplink.
Preguntas frecuentes
Datos del equipo y ejemplos del decodificador: repositorio de dispositivos de The Things Network (Apache-2.0) · commit 7693223, importado el 2026-10-05.
