Decodificador y payload LoRaWAN de Decentlab DL-PYR

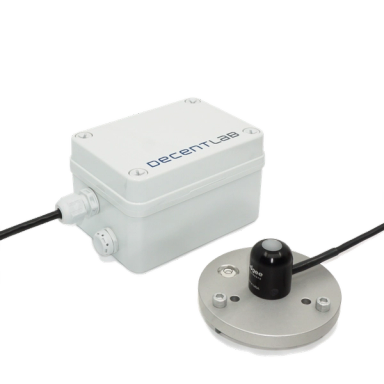

El Decentlab DL-PYR es una estación meteorológica LoRaWAN que informa radiación solar. Tiene protección IP67, funciona con batería reemplazable (2 C alkaline) y opera entre -20 y 50 °C.
Formato del payload
Un uplink del equipo tal como llega al servidor de red, y lo que devuelve el decodificador oficial. Los ejemplos salen de los casos de prueba del propio decodificador.
Ejemplo 1 · fPort 1
Payload (hex)
02 02 91 00 03 80 69 0C 60Decodificado (JSON)
{
"battery_voltage": {
"displayName": "Battery voltage",
"unit": "V",
"value": 3.168
},
"device_id": 657,
"protocol_version": 2,
"total_solar_radiation": {
"displayName": "Total solar radiation",
"unit": "W⋅m⁻²",
"value": 48.065185546875
}
}| Campo | Valor |
|---|---|
| battery_voltage | 3.168 V |
| device_id | 657 |
| protocol_version | 2 |
| total_solar_radiation | 48.065185546875 W⋅m⁻² |
Especificaciones
- Fabricante
- Decentlab
- Modelo
- DL-PYR
- Tipo
- Estación meteorológica
- Mide
- radiación solar
- Protección
- IP67
- Batería
- 2 C alkaline (reemplazable)
- Temperatura de trabajo
- -20 … 50 °C
- Regiones LoRaWAN
- EU863-870, AS923, US902-928, AU915-928
Conéctalo a Cloud Studio IoT
- 1
Registra el equipo en tu servidor de red
Añádelo a The Things Stack, ChirpStack, Actility ThingPark o LORIOT con su DevEUI, JoinEUI y AppKey y el plan de frecuencias de tu región.
- 2
Aplica el decodificador
En The Things Stack, elige el modelo del repositorio de dispositivos y su decodificador se aplica solo. En ChirpStack v4, pega el decodificador oficial como codec JavaScript del perfil de dispositivo.
- 3
Conecta el servidor de red a Cloud Studio IoT
Configura la integración una vez por servidor de red; a partir de ahí, cada equipo registrado llega a Cloud Studio IoT con sus valores decodificados.
- 4
Crea dashboards y alarmas
Los campos decodificados se convierten en variables del dispositivo para dashboards, alarmas por email o SMS e informes programados.
Mira tu Decentlab DL-PYR en un dashboard
Empieza una prueba gratuita, da de alta el equipo con su DevEUI y ten dashboards y alarmas desde su siguiente uplink.
Preguntas frecuentes
Datos del equipo y ejemplos del decodificador: repositorio de dispositivos de The Things Network (Apache-2.0) · commit 7693223, importado el 2026-10-05.
