Estación meteorológica

Decodificador y payload LoRaWAN de Decentlab DL-ATM41G2

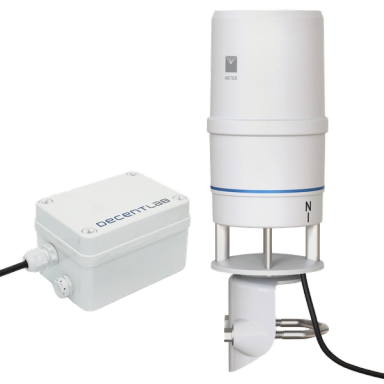

El Decentlab DL-ATM41G2 es una estación meteorológica LoRaWAN que informa radiación solar, precipitación, rayos, velocidad del viento, dirección del viento, temperatura, presión barométrica, humedad, inclinación y presión de vapor. Tiene protección IP67, funciona con batería reemplazable (2 C alkaline) y opera entre -20 y 50 °C.

Decentlab DL-ATM41G2
Decodificador oficialHoja de datosPágina del partner

Formato del payload

Un uplink del equipo tal como llega al servidor de red, y lo que devuelve el decodificador oficial. Los ejemplos salen de los casos de prueba del propio decodificador.

Ejemplo 1 · fPort 1

Payload (hex)

02 5E F8 00 03 80 5C 00 00 80 00 80 00 80 34 84 B3 80 36 80 E7 80 86 A6 01 81 D6 80 ED 81 C9 80 9F 80 00 11 70 00 01 0A DC

Decodificado (JSON)

{
  "air_temperature": {
    "displayName": "Air temperature",
    "unit": "°C",
    "value": 23.1
  },
  "barometric_pressure": {
    "displayName": "Barometric pressure",
    "unit": "kPa",
    "value": 97.29
  },
  "battery_voltage": {
    "displayName": "Battery voltage",
    "unit": "V",
    "value": 2.78
  },
  "cumulative_precipitation": {
    "displayName": "Cumulative precipitation",
    "unit": "mm",
    "value": 70
  },
  "device_id": 24312,
  "internal_temperature": {
    "displayName": "Internal temperature",
    "unit": "°C",
    "value": 23.7
  },
  "lightning_average_distance": {
    "displayName": "Lightning average distance",
    "unit": "km",
    "value": 0
  },
  "lightning_strike_count": {
    "displayName": "Lightning strike count",
    "unit": "None",
    "value": 0
  },
  "maximum_wind_speed": {
    "displayName": "Maximum wind speed",
    "unit": "m⋅s⁻¹",
    "value": 0.54
  },
  "precipitation": {
    "displayName": "Precipitation",
    "unit": "mm",
    "value": 0
  },
  "precipitation_electrical_conductivity": {
    "displayName": "Precipitation electrical conductivity",
    "unit": "µS⋅cm⁻¹",
    "value": 0
  },
  "protocol_version": 2,
  "relative_humidity": {
    "displayName": "Relative humidity",
    "unit": "%",
    "value": 47
  },
  "solar_radiation": {
    "displayName": "Solar radiation",
    "unit": "W⋅m⁻²",
    "value": 9.2
  },
  "tilt_angle_x_orientation": {
    "displayName": "Tilt angle, X orientation",
    "unit": "°",
    "value": 45.7
  },
  "tilt_angle_y_orientation": {
    "displayName": "Tilt angle, Y orientation",
    "unit": "°",
    "value": 15.9
  },
  "vapor_pressure": {
    "displayName": "Vapor pressure",
    "unit": "kPa",
    "value": 1.34
  },
  "wind_direction": {
    "displayName": "Wind direction",
    "unit": "°",
    "value": 120.3
  },
  "wind_speed": {
    "displayName": "Wind speed",
    "unit": "m⋅s⁻¹",
    "value": 0.52
  }
}
CampoValor
air_temperature23.1 °C
barometric_pressure97.29 kPa
battery_voltage2.78 V
cumulative_precipitation70 mm
device_id24312
internal_temperature23.7 °C
lightning_average_distance0 km
lightning_strike_count0 None
maximum_wind_speed0.54 m⋅s⁻¹
precipitation0 mm
precipitation_electrical_conductivity0 µS⋅cm⁻¹
protocol_version2
relative_humidity47 %
solar_radiation9.2 W⋅m⁻²
tilt_angle_x_orientation45.7 °
tilt_angle_y_orientation15.9 °
vapor_pressure1.34 kPa
wind_direction120.3 °
wind_speed0.52 m⋅s⁻¹

Especificaciones

Fabricante
Decentlab
Modelo
DL-ATM41G2
Tipo
Estación meteorológica
Mide
radiación solar, precipitación, rayos, velocidad del viento, dirección del viento, temperatura, presión barométrica, humedad, inclinación, presión de vapor
Protección
IP67
Batería
2 C alkaline (reemplazable)
Temperatura de trabajo
-20 … 50 °C
Regiones LoRaWAN
EU863-870, AS923, US902-928, AU915-928

Conéctalo a Cloud Studio IoT

  1. 1

    Registra el equipo en tu servidor de red

    Añádelo a The Things Stack, ChirpStack, Actility ThingPark o LORIOT con su DevEUI, JoinEUI y AppKey y el plan de frecuencias de tu región.

  2. 2

    Aplica el decodificador

    En The Things Stack, elige el modelo del repositorio de dispositivos y su decodificador se aplica solo. En ChirpStack v4, pega el decodificador oficial como codec JavaScript del perfil de dispositivo.

  3. 3

    Conecta el servidor de red a Cloud Studio IoT

    Configura la integración una vez por servidor de red; a partir de ahí, cada equipo registrado llega a Cloud Studio IoT con sus valores decodificados.

  4. 4

    Crea dashboards y alarmas

    Los campos decodificados se convierten en variables del dispositivo para dashboards, alarmas por email o SMS e informes programados.

Mira tu Decentlab DL-ATM41G2 en un dashboard

Empieza una prueba gratuita, da de alta el equipo con su DevEUI y ten dashboards y alarmas desde su siguiente uplink.
