Decodificador y payload LoRaWAN de Decentlab DL-PHEHT

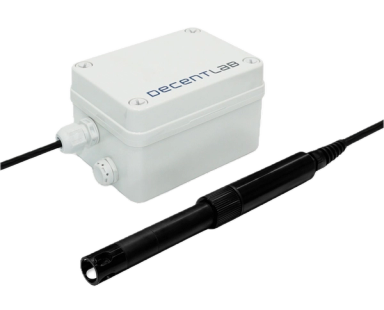

El Decentlab DL-PHEHT es un sensor LoRaWAN de calidad del agua que informa pH y temperatura. Tiene protección IP67, funciona con batería reemplazable (2 C alkaline) y opera entre -20 y 50 °C.
Formato del payload
Un uplink del equipo tal como llega al servidor de red, y lo que devuelve el decodificador oficial. Los ejemplos salen de los casos de prueba del propio decodificador.
Ejemplo 1 · fPort 1
Payload (hex)
02 52 B8 00 03 00 00 88 42 82 C7 7F 63 7F F6 0C 5CDecodificado (JSON)
{
"battery_voltage": {
"displayName": "Battery voltage",
"unit": "V",
"value": 3.164
},
"device_id": 21176,
"ph": {
"displayName": "pH",
"value": 7.11
},
"ph_mv": {
"displayName": "pH-mV",
"unit": "mV",
"value": -1
},
"protocol_version": 2,
"redox": {
"displayName": "Redox",
"unit": "mV",
"value": -15.7
},
"status": {
"displayName": "Status",
"value": 0
},
"temperature": {
"displayName": "Temperature",
"unit": "°C",
"value": 21.14
}
}| Campo | Valor |
|---|---|
| battery_voltage | 3.164 V |
| device_id | 21176 |
| ph | 7.11 |
| ph_mv | -1 mV |
| protocol_version | 2 |
| redox | -15.7 mV |
| status | 0 |
| temperature | 21.14 °C |
Especificaciones
- Fabricante
- Decentlab
- Modelo
- DL-PHEHT
- Tipo
- Sensor de calidad del agua
- Mide
- pH, temperatura
- Protección
- IP67
- Batería
- 2 C alkaline (reemplazable)
- Temperatura de trabajo
- -20 … 50 °C
- Regiones LoRaWAN
- EU863-870, AS923, US902-928, AU915-928
Conéctalo a Cloud Studio IoT
- 1
Registra el equipo en tu servidor de red
Añádelo a The Things Stack, ChirpStack, Actility ThingPark o LORIOT con su DevEUI, JoinEUI y AppKey y el plan de frecuencias de tu región.
- 2
Aplica el decodificador
En The Things Stack, elige el modelo del repositorio de dispositivos y su decodificador se aplica solo. En ChirpStack v4, pega el decodificador oficial como codec JavaScript del perfil de dispositivo.
- 3
Conecta el servidor de red a Cloud Studio IoT
Configura la integración una vez por servidor de red; a partir de ahí, cada equipo registrado llega a Cloud Studio IoT con sus valores decodificados.
- 4
Crea dashboards y alarmas
Los campos decodificados se convierten en variables del dispositivo para dashboards, alarmas por email o SMS e informes programados.
Mira tu Decentlab DL-PHEHT en un dashboard
Empieza una prueba gratuita, da de alta el equipo con su DevEUI y ten dashboards y alarmas desde su siguiente uplink.
