Endpoint Status Image

El usuario podrá desde la sección de Vistas en el panel de Monitor, visualizar estados de una variable discreta o escalar asociada a un endpoint. El elemento imagen de estado de endpoint mostrará la imagen preconfigurada en base al estado que el endpoint ha reportado.

Si el valor ingresado por el usuario no corresponde a los valores de la variable, el Endpoint mostrará la imagen por defecto preconfigurada en la edición del elemento.

Esta funcionalidad soporta un listado de sensores operables que se encuentra disponible aquí

  • Agregar Elemento Nuevo:
  • Manager >  Vistas > Agregar un elemento del tipo Imagen de estado de en Endpoint.

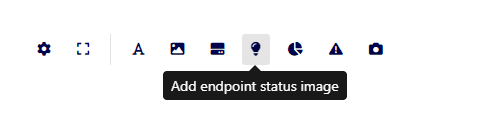

Barra de herramientas de vistas con el botón para añadir un elemento Endpoint Status Image

  • Seleccipon de Enpoint & Carga de Imágenes:
  • Solapa de Propiedades > Seleccionar el EndPoint > Solamente serán seleccionables los EndPoints de tipo: Sensores IAS (movimiento, ocupación, y sensores binarios), Appliances & EndPoints que posean asociadas variables de tipo discreta.

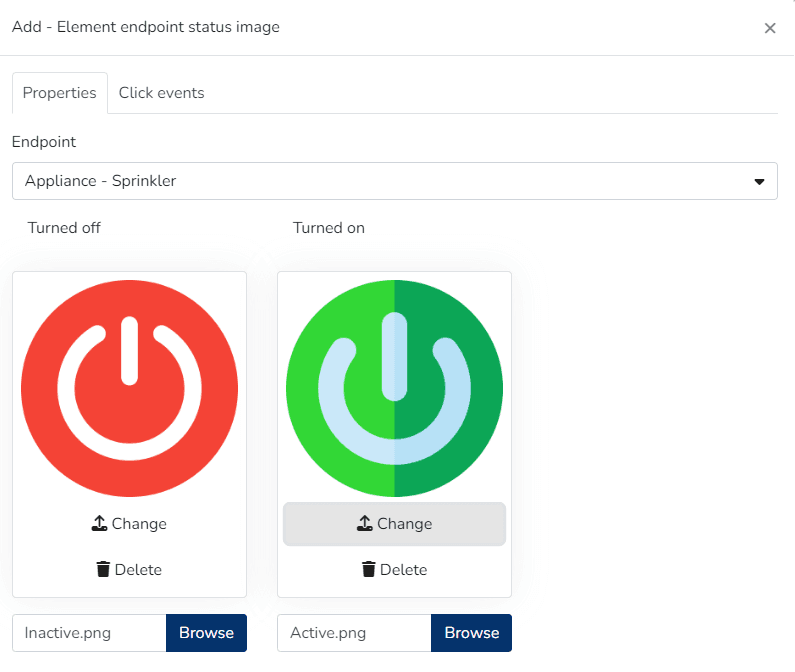

Pestaña Propiedades del elemento con el endpoint seleccionado e imágenes para apagado y encendido

  • Hacer Operable el Endpoint:
  • Solapa de Eventos de clic, dentro del listado de Tipos  de eventos de clic, se mostrará una opción denominada Operar, la cual permitirá al usuario modificar posteriormente el EndPoint desde Monitor
  • Esta opción será visible si en la seccion de Seguridad del Endpoint se encuentran seleccionadas las opciones de Leer escribir_ o _Leer escribir comando

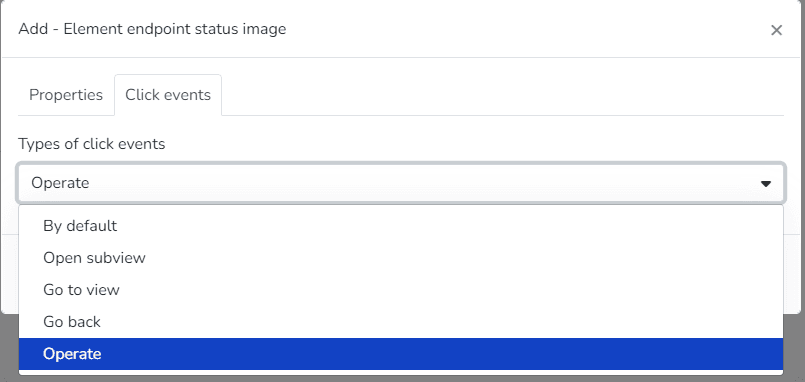

Pestaña Eventos de clic con la lista de tipos de evento y la opción Operar seleccionada

  • Editar, Clonar o Eliminar Elemento:
  • El usuario podrá  haciendo clic derecho modificar el tamaño, Editar, Clonar o Eliminar el elemento seleccionado

Elemento seleccionado con controles de tamaño y menú contextual para editar, clonar o eliminar

  • Modificar Valores del Elemento:
  • Panel Monitor >  Vistas > Seleccionar Vista >  El usuario visualizara el o los sensores agregados y pueden ser modificados desde aquí haciendo clic en el elemento de tipo imagen agregado.

Appliances & ON-OFF devices

Icono verde de encendido con el interruptor en ON para un dispositivo encendido

Icono rojo de encendido con el interruptor en OFF para un dispositivo apagado

Cortinas & Control de Cierre

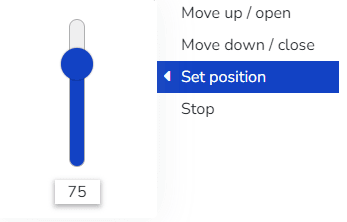

Menú de control de cortinas con opciones de apertura, cierre, posición y parada

Actualizar Dimmer

Menú del dimmer con las opciones Apagar y Nivel y un deslizador para ajustar la intensidad

Actualizar Termostato

Submenú de modo del termostato con apagado, frío, calor, seco, ventilador y automático

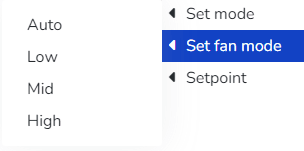

Menú del termostato con el modo de ventilador y las opciones automático, bajo, medio y alto

Menú del termostato con la opción de consigna y un deslizador para ajustar el valor

  • Cuando el nivel de seguridad del sensor es Medio > El usuario podrá configurar un mensaje de alerta de cracter opconal
  • Cuando el nivel de seguridad del sensor es Alta > El usuario podrá:
  • Configurar un mensaje de alerta (Opcional)
  • El usuario deberá el editar el Endpoint ingresar la contraseña para confirmar el nuevo valor.

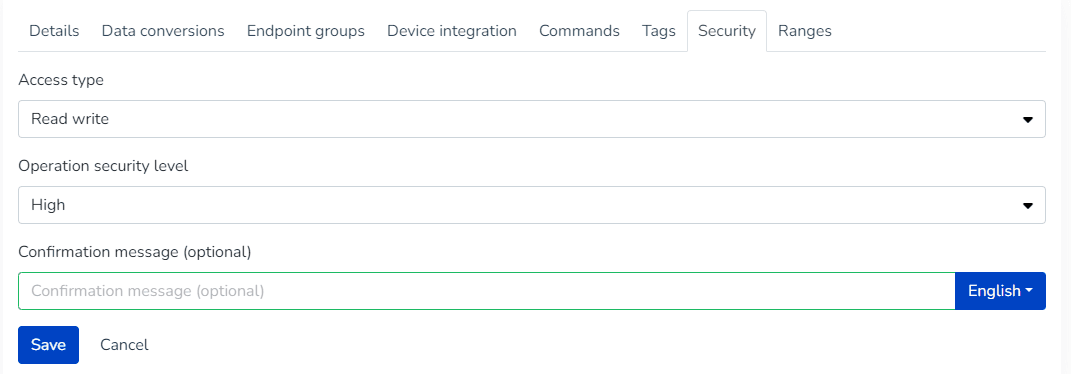

Pestaña Seguridad del endpoint con nivel de seguridad de operación y mensaje de confirmación opcional
