Decodificador y payload LoRaWAN de TE Connectivity 69XX

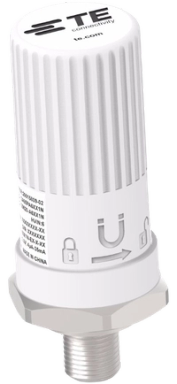

El TE Connectivity 69XX es un sensor LoRaWAN de presión que informa presión, presión de vapor y temperatura. Tiene protección IP66, funciona con batería reemplazable (LS 1733) y opera entre -30 y 75 °C.
Formato del payload
Un uplink del equipo tal como llega al servidor de red, y lo que devuelve el decodificador oficial. Los ejemplos salen de los casos de prueba del propio decodificador.
Ejemplo 1 · fPort 10
Payload (hex)
13 21 00 0F 08 63 0B 47 3F 81 31 E1Decodificado (JSON)
{
"bat": 99,
"cnt": 15,
"data": "1.009334683418274",
"devstat": [
"PrelPhase"
],
"devtype": {
"Output": "Float",
"Platform": "Platform_21",
"Sensor": "Pressure",
"Unit": "Bar",
"Wireless": "BLE/LoRaWAN"
},
"temp": "28.87"
}| Campo | Valor |
|---|---|
| bat | 99 |
| cnt | 15 |
| data | 1.009334683418274 |
| devstat | ["PrelPhase"] |
| devtype.Output | Float |
| devtype.Platform | Platform_21 |
| devtype.Sensor | Pressure |
| devtype.Unit | Bar |
| devtype.Wireless | BLE/LoRaWAN |
| temp | 28.87 |
Especificaciones
- Fabricante
- TE Connectivity
- Modelo
- 69XX
- Tipo
- Sensor de presión
- Mide
- presión, presión de vapor, temperatura
- Protección
- IP66
- Batería
- LS 1733 (reemplazable)
- Temperatura de trabajo
- -30 … 75 °C
- Regiones LoRaWAN
- EU863-870, US902-928
Conéctalo a Cloud Studio IoT
- 1
Registra el equipo en tu servidor de red
Añádelo a The Things Stack, ChirpStack, Actility ThingPark o LORIOT con su DevEUI, JoinEUI y AppKey y el plan de frecuencias de tu región.
- 2
Aplica el decodificador
En The Things Stack, elige el modelo del repositorio de dispositivos y su decodificador se aplica solo. En ChirpStack v4, pega el decodificador oficial como codec JavaScript del perfil de dispositivo.
- 3
Conecta el servidor de red a Cloud Studio IoT
Configura la integración una vez por servidor de red; a partir de ahí, cada equipo registrado llega a Cloud Studio IoT con sus valores decodificados.
- 4
Crea dashboards y alarmas
Los campos decodificados se convierten en variables del dispositivo para dashboards, alarmas por email o SMS e informes programados.
Mira tu TE Connectivity 69XX en un dashboard
Empieza una prueba gratuita, da de alta el equipo con su DevEUI y ten dashboards y alarmas desde su siguiente uplink.
Preguntas frecuentes
Datos del equipo y ejemplos del decodificador: repositorio de dispositivos de The Things Network (Apache-2.0) · commit 7693223, importado el 2026-10-05.
