Decodificador y payload LoRaWAN de Elsys ERS Sound

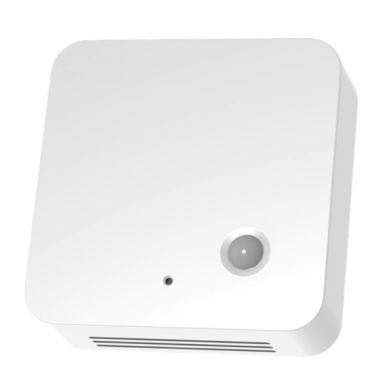

El Elsys ERS Sound es un sensor LoRaWAN de ocupación y conteo de personas que informa temperatura, humedad, luz, movimiento y nivel sonoro. Funciona con batería reemplazable (AA) y opera entre 0 y 50 °C.
Formato del payload
Un uplink del equipo tal como llega al servidor de red, y lo que devuelve el decodificador oficial. Los ejemplos salen de los casos de prueba del propio decodificador.
Ejemplo 1 · fPort 1
Payload (hex)
01 00 E2 02 29 04 00 27 05 06 15 01 01Decodificado (JSON)
{
"temperature": 22.6,
"humidity": 41,
"light": 39,
"motion": 6,
"soundPeak": 1,
"soundAvg": 1
}| Campo | Valor |
|---|---|
| temperature | 22.6 |
| humidity | 41 |
| light | 39 |
| motion | 6 |
| soundPeak | 1 |
| soundAvg | 1 |
Especificaciones
- Fabricante
- Elsys
- Modelo
- ERS Sound
- Tipo
- Sensor de ocupación y conteo de personas
- Mide
- temperatura, humedad, luz, movimiento, nivel sonoro
- Batería
- AA (reemplazable)
- Temperatura de trabajo
- 0 … 50 °C
- Regiones LoRaWAN
- EU863-870, US902-928, AS923, AU915-928
Conéctalo a Cloud Studio IoT
- 1
Registra el equipo en tu servidor de red
Añádelo a The Things Stack, ChirpStack, Actility ThingPark o LORIOT con su DevEUI, JoinEUI y AppKey y el plan de frecuencias de tu región.
- 2
Aplica el decodificador
En The Things Stack, elige el modelo del repositorio de dispositivos y su decodificador se aplica solo. En ChirpStack v4, pega el decodificador oficial como codec JavaScript del perfil de dispositivo.
- 3
Conecta el servidor de red a Cloud Studio IoT
Configura la integración una vez por servidor de red; a partir de ahí, cada equipo registrado llega a Cloud Studio IoT con sus valores decodificados.
- 4
Crea dashboards y alarmas
Los campos decodificados se convierten en variables del dispositivo para dashboards, alarmas por email o SMS e informes programados.
Mira tu Elsys ERS Sound en un dashboard
Empieza una prueba gratuita, da de alta el equipo con su DevEUI y ten dashboards y alarmas desde su siguiente uplink.
