Decodificador y payload LoRaWAN de Dragino LAQ4

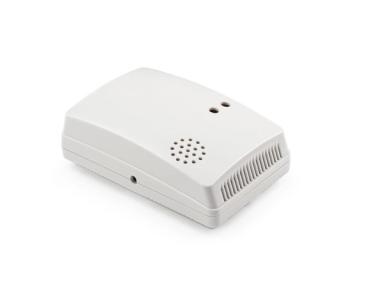

El Dragino LAQ4 es un sensor LoRaWAN de calidad del aire interior que informa CO2.
Formato del payload
Un uplink del equipo tal como llega al servidor de red, y lo que devuelve el decodificador oficial. Los ejemplos salen de los casos de prueba del propio decodificador.
Ejemplo 1 · fPort 2
Payload (hex)
0D 07 05 00 12 02 0B 00 FB 01 B3Decodificado (JSON)
{
"Alarm_status": "TRUE",
"Bat_V": 3.335,
"CO2_ppm": 523,
"Hum_SHT": 43.5,
"TVOC_ppb": 18,
"TempC_SHT": 25.1,
"Work_mode": "CO2"
}| Campo | Valor |
|---|---|
| Alarm_status | TRUE |
| Bat_V | 3.335 |
| CO2_ppm | 523 |
| Hum_SHT | 43.5 |
| TVOC_ppb | 18 |
| TempC_SHT | 25.1 |
| Work_mode | CO2 |
Especificaciones
- Fabricante
- Dragino
- Modelo
- LAQ4
- Tipo
- Sensor de calidad del aire interior
- Mide
- CO2
- Regiones LoRaWAN
- EU863-870, EU433, US902-928, KR920-923, AU915-928, RU864-870, IN865-867, CN470-510, AS923
Conéctalo a Cloud Studio IoT
- 1
Registra el equipo en tu servidor de red
Añádelo a The Things Stack, ChirpStack, Actility ThingPark o LORIOT con su DevEUI, JoinEUI y AppKey y el plan de frecuencias de tu región.
- 2
Aplica el decodificador
En The Things Stack, elige el modelo del repositorio de dispositivos y su decodificador se aplica solo. En ChirpStack v4, pega el decodificador oficial como codec JavaScript del perfil de dispositivo.
- 3
Conecta el servidor de red a Cloud Studio IoT
Configura la integración una vez por servidor de red; a partir de ahí, cada equipo registrado llega a Cloud Studio IoT con sus valores decodificados.
- 4
Crea dashboards y alarmas
Los campos decodificados se convierten en variables del dispositivo para dashboards, alarmas por email o SMS e informes programados.
Mira tu Dragino LAQ4 en un dashboard
Empieza una prueba gratuita, da de alta el equipo con su DevEUI y ten dashboards y alarmas desde su siguiente uplink.
