Sensor de calidad del aire interior

Decodificador y payload LoRaWAN de Decentlab DL-PM

El Decentlab DL-PM es un sensor LoRaWAN de calidad del aire interior que informa partículas en suspensión, temperatura, humedad y presión barométrica. Tiene protección IP43, funciona con batería reemplazable (2 C alkaline) y opera entre -10 y 50 °C.

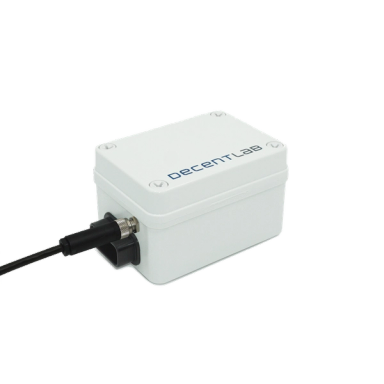

Decentlab DL-PM
Decodificador oficialHoja de datosPágina del partner

Formato del payload

Un uplink del equipo tal como llega al servidor de red, y lo que devuelve el decodificador oficial. Los ejemplos salen de los casos de prueba del propio decodificador.

Ejemplo 1 · fPort 1

Payload (hex)

02 1B 50 00 0F 0C 25 00 25 00 27 00 27 00 27 01 F5 01 07 01 2C 01 2D 01 2D 01 2D 67 BD 61 8D BD 10

Decodificado (JSON)

{
  "air_humidity": {
    "displayName": "Air humidity",
    "unit": "%",
    "value": 41.63221740722656
  },
  "air_temperature": {
    "displayName": "Air temperature",
    "unit": "°C",
    "value": 24.35660461425781
  },
  "barometric_pressure": {
    "displayName": "Barometric pressure",
    "unit": "Pa",
    "value": 96800
  },
  "battery_voltage": {
    "displayName": "Battery voltage",
    "unit": "V",
    "value": 3.109
  },
  "device_id": 6992,
  "pm0_5_number_concentration": {
    "displayName": "PM0.5 number concentration",
    "unit": "1⋅cm⁻³",
    "value": 26.3
  },
  "pm10_mass_concentration": {
    "displayName": "PM10 mass concentration",
    "unit": "µg⋅m⁻³",
    "value": 3.9
  },
  "pm10_number_concentration": {
    "displayName": "PM10 number concentration",
    "unit": "1⋅cm⁻³",
    "value": 30.1
  },
  "pm1_0_mass_concentration": {
    "displayName": "PM1.0 mass concentration",
    "unit": "µg⋅m⁻³",
    "value": 3.7
  },
  "pm1_0_number_concentration": {
    "displayName": "PM1.0 number concentration",
    "unit": "1⋅cm⁻³",
    "value": 30
  },
  "pm2_5_mass_concentration": {
    "displayName": "PM2.5 mass concentration",
    "unit": "µg⋅m⁻³",
    "value": 3.9
  },
  "pm2_5_number_concentration": {
    "displayName": "PM2.5 number concentration",
    "unit": "1⋅cm⁻³",
    "value": 30.1
  },
  "pm4_mass_concentration": {
    "displayName": "PM4 mass concentration",
    "unit": "µg⋅m⁻³",
    "value": 3.9
  },
  "pm4_number_concentration": {
    "displayName": "PM4 number concentration",
    "unit": "1⋅cm⁻³",
    "value": 30.1
  },
  "protocol_version": 2,
  "typical_particle_size": {
    "displayName": "Typical particle size",
    "unit": "nm",
    "value": 501
  }
}
CampoValor
air_humidity41.63221740722656 %
air_temperature24.35660461425781 °C
barometric_pressure96800 Pa
battery_voltage3.109 V
device_id6992
pm0_5_number_concentration26.3 1⋅cm⁻³
pm10_mass_concentration3.9 µg⋅m⁻³
pm10_number_concentration30.1 1⋅cm⁻³
pm1_0_mass_concentration3.7 µg⋅m⁻³
pm1_0_number_concentration30 1⋅cm⁻³
pm2_5_mass_concentration3.9 µg⋅m⁻³
pm2_5_number_concentration30.1 1⋅cm⁻³
pm4_mass_concentration3.9 µg⋅m⁻³
pm4_number_concentration30.1 1⋅cm⁻³
protocol_version2
typical_particle_size501 nm

Ejemplo 2 · fPort 1

Payload (hex)

02 1B 50 00 0D 0C 25 67 BD 61 8D BD 10

Decodificado (JSON)

{
  "air_humidity": {
    "displayName": "Air humidity",
    "unit": "%",
    "value": 41.63221740722656
  },
  "air_temperature": {
    "displayName": "Air temperature",
    "unit": "°C",
    "value": 24.35660461425781
  },
  "barometric_pressure": {
    "displayName": "Barometric pressure",
    "unit": "Pa",
    "value": 96800
  },
  "battery_voltage": {
    "displayName": "Battery voltage",
    "unit": "V",
    "value": 3.109
  },
  "device_id": 6992,
  "protocol_version": 2
}
CampoValor
air_humidity41.63221740722656 %
air_temperature24.35660461425781 °C
barometric_pressure96800 Pa
battery_voltage3.109 V
device_id6992
protocol_version2

Especificaciones

Fabricante
Decentlab
Modelo
DL-PM
Tipo
Sensor de calidad del aire interior
Mide
partículas en suspensión, temperatura, humedad, presión barométrica
Protección
IP43
Batería
2 C alkaline (reemplazable)
Temperatura de trabajo
-10 … 50 °C
Regiones LoRaWAN
EU863-870, AS923, US902-928, AU915-928

Conéctalo a Cloud Studio IoT

  1. 1

    Registra el equipo en tu servidor de red

    Añádelo a The Things Stack, ChirpStack, Actility ThingPark o LORIOT con su DevEUI, JoinEUI y AppKey y el plan de frecuencias de tu región.

  2. 2

    Aplica el decodificador

    En The Things Stack, elige el modelo del repositorio de dispositivos y su decodificador se aplica solo. En ChirpStack v4, pega el decodificador oficial como codec JavaScript del perfil de dispositivo.

  3. 3

    Conecta el servidor de red a Cloud Studio IoT

    Configura la integración una vez por servidor de red; a partir de ahí, cada equipo registrado llega a Cloud Studio IoT con sus valores decodificados.

  4. 4

    Crea dashboards y alarmas

    Los campos decodificados se convierten en variables del dispositivo para dashboards, alarmas por email o SMS e informes programados.
