Decodificador y payload LoRaWAN de Arwin LRS20600

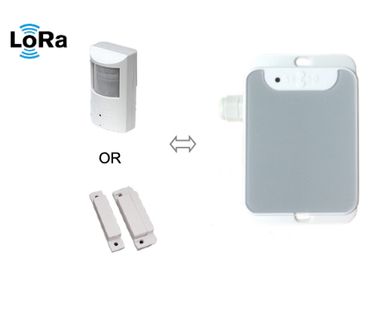

El Arwin LRS20600 es un sensor LoRaWAN de apertura de puertas que informa entradas digitales y conteo de pulsos. Tiene protección IP65, funciona con batería reemplazable (ER26500) y opera entre -20 y 70 °C.
Formato del payload
Un uplink del equipo tal como llega al servidor de red, y lo que devuelve el decodificador oficial. Los ejemplos salen de los casos de prueba del propio decodificador.
Ejemplo 1 · fPort 10
Payload (hex)
04 00 5A 00 00 05Decodificado (JSON)
{
"event": "",
"battery": 90,
"inputStatus": "open",
"eventCount": 5
}| Campo | Valor |
|---|---|
| event | |
| battery | 90 |
| inputStatus | open |
| eventCount | 5 |
Especificaciones
- Fabricante
- Arwin
- Modelo
- LRS20600
- Tipo
- Sensor de apertura de puertas
- Mide
- entradas digitales, conteo de pulsos
- Protección
- IP65
- Batería
- ER26500 (reemplazable)
- Temperatura de trabajo
- -20 … 70 °C
- Regiones LoRaWAN
- EU863-870, US902-928, AS923
Conéctalo a Cloud Studio IoT
- 1
Registra el equipo en tu servidor de red
Añádelo a The Things Stack, ChirpStack, Actility ThingPark o LORIOT con su DevEUI, JoinEUI y AppKey y el plan de frecuencias de tu región.
- 2
Aplica el decodificador
En The Things Stack, elige el modelo del repositorio de dispositivos y su decodificador se aplica solo. En ChirpStack v4, pega el decodificador oficial como codec JavaScript del perfil de dispositivo.
- 3
Conecta el servidor de red a Cloud Studio IoT
Configura la integración una vez por servidor de red; a partir de ahí, cada equipo registrado llega a Cloud Studio IoT con sus valores decodificados.
- 4
Crea dashboards y alarmas
Los campos decodificados se convierten en variables del dispositivo para dashboards, alarmas por email o SMS e informes programados.
Mira tu Arwin LRS20600 en un dashboard
Empieza una prueba gratuita, da de alta el equipo con su DevEUI y ten dashboards y alarmas desde su siguiente uplink.
Preguntas frecuentes
Datos del equipo y ejemplos del decodificador: repositorio de dispositivos de The Things Network (Apache-2.0) · commit 7693223, importado el 2026-10-05.
