Qu'est-ce que LoRaWAN ?
LoRaWAN (Long Range Wide Area Network) est un protocole à standard ouvert conçu pour connecter sans fil des appareils IoT alimentés par batterie à internet sur de longues distances. Basé sur la technologie de modulation radio LoRa de Semtech, il permet à des milliers de capteurs de transmettre de petits paquets de données sur 2 à 15 km en zones urbaines et jusqu'à 20 km en environnements ruraux — le tout en fonctionnant sur une seule batterie pendant 5 à 10 ans. Géré par la LoRa Alliance, LoRaWAN est devenu le protocole LPWAN le plus adopté au monde, alimentant des réseaux dans plus de 170 pays.
LoRa (Couche physique)
Modulation radio à étalement de spectre chirp de Semtech permettant une communication ultra-longue portée avec une consommation d'énergie minimale.
LoRaWAN (Protocole réseau)
Protocole de couche MAC à standard ouvert géré par la LoRa Alliance. Gère l'authentification des appareils, le chiffrement et le routage des données des capteurs aux applications.
Topologie étoile d'étoiles
Les appareils communiquent avec plusieurs passerelles qui transmettent les données à un serveur réseau central. Cette redondance assure la fiabilité même en cas de défaillance d'une passerelle.
LoRa vs LoRaWAN : Quelle est la différence ?
Comprendre la distinction entre LoRa et LoRaWAN est essentiel pour prendre des décisions éclairées concernant l'architecture de connectivité de votre projet IoT.
| LoRa | LoRaWAN | |
|---|---|---|
| Type | Couche physique (radio) | Protocole réseau (MAC) |
| Créé par | Semtech (propriétaire) | LoRa Alliance (standard ouvert) |
| Modulation | Chirp Spread Spectrum (CSS) | Protocole MAC basé sur ALOHA |
| Sécurité | Aucune intégrée | Chiffrement AES-128 double couche |
| Topologie | Point à point | Étoile d'étoiles (gérée) |
| Gestion des appareils | Manuel / personnalisé | OTAA, ADR, commandes MAC |
| Scalabilité | Limitée (manuelle) | 1 000-10 000+ appareils/passerelle |
Pensez-y ainsi : LoRa est à LoRaWAN ce qu'une puce radio WiFi est au protocole WiFi (IEEE 802.11). La puce gère la transmission physique, mais c'est le protocole qui rend la mise en réseau possible. Vous pouvez utiliser LoRa seul pour des liaisons point à point simples, mais dès que vous avez besoin de sécurité, de gestion des appareils et de scalabilité pour l'IoT en production, LoRaWAN rend tout cela pratique. C'est la différence entre avoir une radio et avoir un réseau.
Comment fonctionne LoRaWAN ?
Un réseau LoRaWAN se compose de quatre couches clés qui collaborent pour transporter les données des capteurs sur le terrain vers des informations exploitables dans votre application.
Appareils terminaux (noeuds)
Les appareils terminaux sont les capteurs, trackers et actionneurs qui forment la périphérie d'un réseau LoRaWAN. Ces noeuds alimentés par batterie collectent des données du monde physique et transmettent de petits paquets de données — appelés uplinks — aux passerelles proches en utilisant la modulation radio LoRa. Chaque uplink contient typiquement seulement 10 à 20 octets de données capteur, gardant les transmissions courtes et la consommation d'énergie minimale.

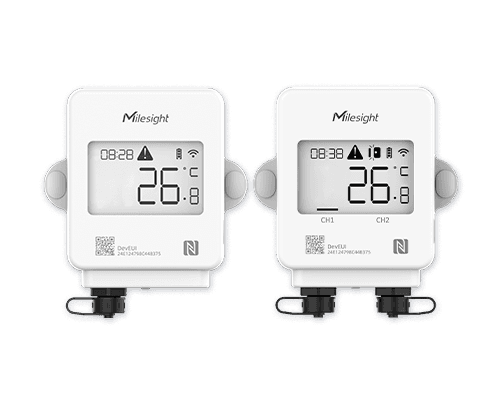

Les appareils terminaux LoRaWAN courants incluent les capteurs de température et d'humidité pour la surveillance environnementale, les trackers GPS pour le suivi d'actifs et de bétail, les compteurs d'eau et capteurs de débit pour la gestion des services publics, les sondes d'humidité du sol pour l'agriculture de précision, les capteurs de contact de portes et fenêtres pour la sécurité des bâtiments, et les moniteurs de qualité de l'air pour les applications de ville intelligente. Les appareils fonctionnent à faibles cycles de service, se réveillant brièvement pour effectuer une mesure et transmettre, puis retournant en sommeil profond. Cette approche permet des durées de vie de batterie de 5 à 15 ans avec une seule pile bouton ou pile AA.
Les appareils terminaux peuvent également recevoir des commandes du réseau — appelées downlinks — pour mettre à jour la configuration, déclencher un actionneur ou acquitter une alarme critique. Le timing et la disponibilité des downlinks dépendent de la classe de l'appareil (A, B ou C).
Classes d'appareils LoRaWAN
La Classe A est le mode de fonctionnement par défaut et le plus économe en énergie de LoRaWAN. La communication est toujours initiée par l'appareil terminal : après chaque transmission uplink, l'appareil ouvre deux courtes fenêtres de réception (RX1 et RX2) pendant lesquelles le serveur réseau peut envoyer un downlink. En dehors de ces brèves fenêtres, l'appareil est en sommeil profond, ne consommant presque pas d'énergie. Ce schéma initié par l'uplink rend la Classe A idéale pour les capteurs alimentés par batterie qui transmettent des données périodiquement — comme les enregistreurs de température, les compteurs d'eau et les sondes d'humidité du sol. Elle offre la plus longue autonomie de batterie des trois classes et est de loin la classe la plus déployée dans les réseaux LoRaWAN dans le monde.
Example devices
Pourquoi choisir LoRaWAN pour votre projet IoT ?
LoRaWAN offre des avantages inégalés pour les déploiements IoT à grande échelle où le coût, la couverture et l'autonomie sont essentiels.
Couverture longue portée
Une seule passerelle couvre jusqu'à 15 km en zones rurales et 2–5 km en environnements urbains denses, réduisant drastiquement les besoins en infrastructure.
Consommation d'énergie ultra faible
Les capteurs fonctionnent sur piles bouton ou AA pendant 5 à 10+ ans, éliminant les coûteux remplacements de batteries sur le terrain.
Scalabilité massive
Chaque passerelle supporte plus de 1 000 appareils simultanément. Passez d'un pilote de 50 capteurs à des déploiements d'entreprise de millions de manière incrémentale.
Coûts drastiquement réduits
Pas d'abonnements mensuels par appareil quand vous êtes propriétaire du réseau. Le coût total de possession est 3 à 5 fois inférieur aux alternatives IoT cellulaires à grande échelle.
Sécurité de bout en bout
Chiffrement AES-128 aux couches réseau et application. Des clés uniques par appareil et l'authentification mutuelle empêchent les accès non autorisés.
Soyez propriétaire de votre réseau
Déployez des réseaux LoRaWAN privés sans dépendre des opérateurs télécoms. Contrôle total sur la couverture, les données et la sécurité — sans frais récurrents d'opérateur.
LoRaWAN vs. autres technologies de connectivité IoT
| Feature | LoRaWANRecommended | NB-IoT | Sigfox | LTE-M |
|---|---|---|---|---|
| Range | 2–15 km | 1–10 km | 3–40 km | 1–10 km |
| Battery | 10+ years | 5–8 years | 10+ years | 3–5 years |
| Device Cost | $8–10 | $10–12 | <$5 | $15–20 |
| Subscription | Aucun (réseau privé) | 1–5 $/an par appareil | 1–14 $/an par appareil | 3–10 $/an par appareil |
| Data Rate | 0.3–50 kbps | Up to 250 kbps | ~100 bps | Up to 1 Mbps |
| Private Network |
Spécifications techniques
Un regard détaillé sur les paramètres techniques qui définissent les capacités de LoRaWAN en tant que technologie LPWAN de premier plan.
Bandes de fréquences
- LoRaWAN fonctionne dans les bandes de fréquences ISM (Industrielles, Scientifiques et Médicales) sans licence, ce qui signifie qu'aucune licence de spectre ni frais récurrents ne sont nécessaires pour déployer un réseau. La bande spécifique varie selon la région : EU868 (863-870 MHz) est utilisée en Europe, au Moyen-Orient et en Afrique ; US915 (902-928 MHz) couvre les Amériques ; AS923 (923 MHz) est utilisée dans les pays d'Asie-Pacifique dont le Japon, Singapour et l'Australie ; AU915 (915-928 MHz) est le plan régional australien ; IN865 (865-867 MHz) est désignée pour l'Inde ; et KR920 (920-923 MHz) couvre la Corée du Sud.
- Les réglementations sur le cycle de service varient selon la région — en Europe, les appareils sont limités à 1% de cycle de service sur la plupart des sous-bandes, tandis que US915 utilise le saut de fréquence pour se conformer aux réglementations de la FCC. La LoRa Alliance maintient des documents de paramètres régionaux qui spécifient les plans de canaux exacts, les limites de puissance et les exigences réglementaires pour chaque région.
Débits de données et facteurs d'étalement
- LoRaWAN supporte une gamme de débits de données déterminés par le facteur d'étalement (SF) et la configuration de la bande passante. À SF7 avec une bande passante de 125 kHz — le réglage le plus rapide — les appareils atteignent environ 5,47 kbps avec une charge utile maximale de 242 octets, adaptée aux scénarios de courte portée et haut débit.
- À SF12 — le réglage le plus lent mais à la plus longue portée — le débit tombe à environ 0,29 kbps avec une charge utile maximale de 51 octets, permettant une communication sur des distances dépassant 15 km. L'algorithme de Débit de Données Adaptatif (ADR) sélectionne automatiquement le facteur d'étalement optimal pour chaque appareil en fonction des métriques de qualité de lien en temps réel, assurant le meilleur équilibre entre portée, consommation de batterie et temps d'antenne.
- Pour la plupart des applications de capteurs, une charge utile typique de 10 à 20 octets est transmise toutes les 15 minutes à plusieurs heures, rendant même les débits les plus faibles plus que suffisants.
Only app decrypts payload
Application layer
Routes & deduplicates
Network layer
Generates both keys via OTAA
AES-128 — Bout en bout
Architecture de sécurité
- LoRaWAN implémente une architecture de sécurité robuste et multicouche conçue pour les environnements IoT. Deux couches indépendantes de chiffrement AES-128 protègent les données en transit : la Clé de Session Réseau (NwkSKey) sécurise la communication entre l'appareil terminal et le serveur réseau, assurant l'intégrité des paquets et empêchant les attaques par rejeu ; la Clé de Session Application (AppSKey) fournit un chiffrement de bout en bout de la charge utile applicative, de sorte que seul le serveur d'application prévu peut déchiffrer les données — même l'opérateur réseau n'y a pas accès.
- L'Activation par Voie Aérienne (OTAA) est la méthode de provisionnement recommandée, où les appareils effectuent une procédure cryptographique sécurisée de jonction avec un Serveur de Jonction (Join Server) pour dériver des clés de session uniques pour chaque connexion. C'est nettement plus sécurisé que l'Activation par Personnalisation (ABP), qui utilise des clés statiques.
- La spécification LoRaWAN 1.1 a introduit des améliorations de sécurité supplémentaires, incluant un Serveur de Jonction dédié pour la gestion des clés et une sécurité de transfert améliorée. La capacité de mise à jour du firmware par voie aérienne (FUOTA) permet des mises à jour de firmware distantes sécurisées, garantissant que les appareils peuvent être corrigés contre les vulnérabilités sans accès physique.
| Portée maximale | 15+ km (rural), 2-5 km (urban) |
| Autonomie de la batterie | 5-15 years (typical sensor duty cycle) |
| Débit de données | 0.29 - 50 kbps |
| Charge utile maximale | 51 - 242 bytes (SF dependent) |
| Bandes de fréquences | EU868, US915, AS923, AU915, IN865, KR920 |
| Chiffrement | AES-128 (dual layer: network + application) |
| Appareils par passerelle | 1,000 - 10,000+ |
| Modulation | Chirp Spread Spectrum (CSS) |
Cas d'usage concrets
La combinaison unique de longue portée, faible consommation et faible coût de LoRaWAN en fait la solution de connectivité idéale pour une gamme extraordinaire d'applications IoT dans toutes les industries.
Nos réussites avec LoRaWAN
Des déploiements réels propulsés par la plateforme IoT Gear de Cloud Studio avec LoRaWAN.
Notre Plateforme IoT : CS Gear, est agnostique en connectivité et s'intègre nativement avec les principaux serveurs de réseau LoRaWAN dont nous sommes partenaires comme The Things Stack, Actility et LORIOT. Connectez tout appareil certifié LoRaWAN, visualisez ses données en temps réel, configurez des alertes et automatisations natives ou par IA, le tout depuis CS Gear.
2000+
Années protégées
100%
Zone de couverture
15+
Capteurs déployés

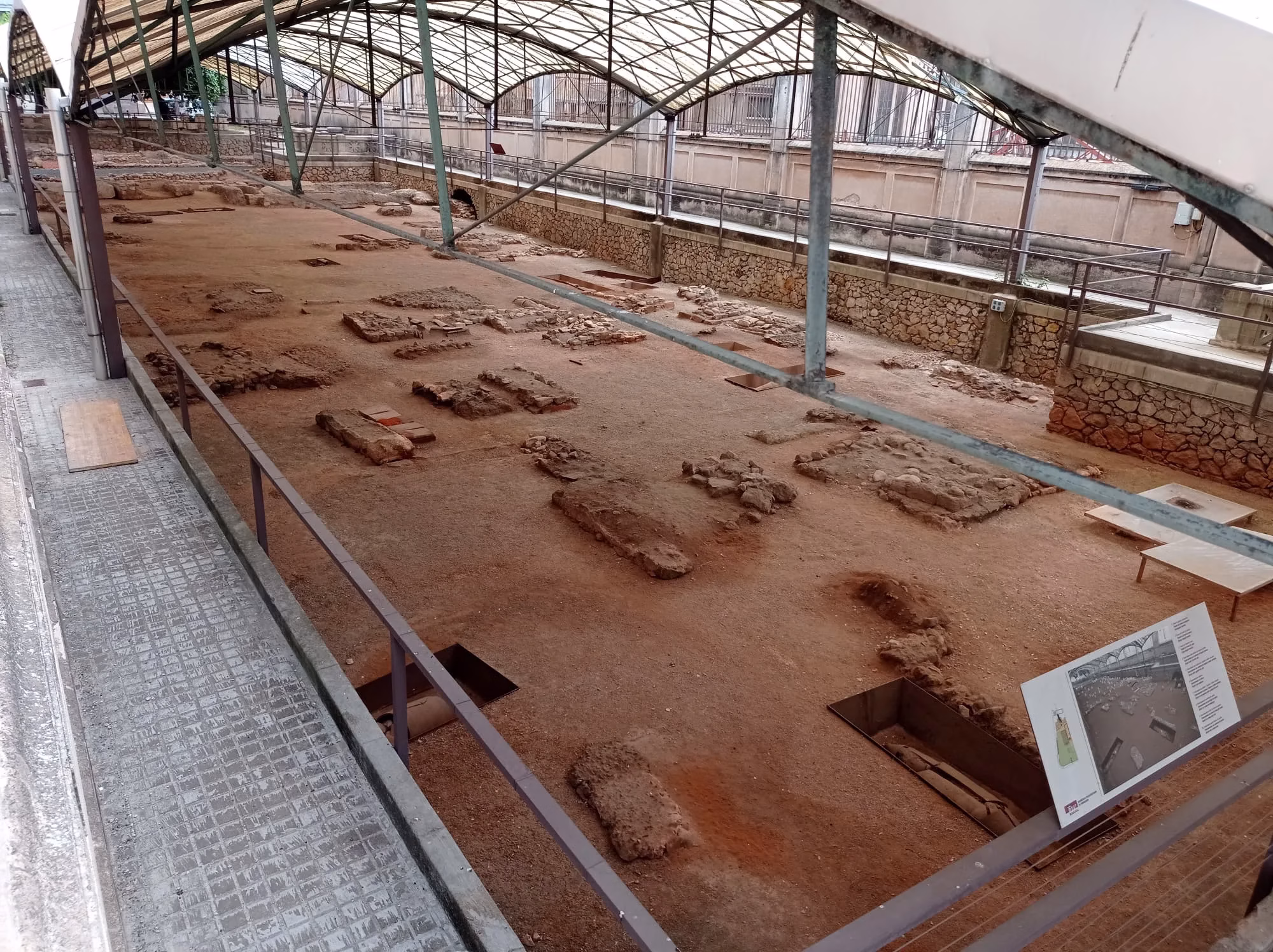

Protection d'un patrimoine de 2 000 ans à Tarragone
Les capteurs LoRaWAN Milesight surveillent la température, l'humidité et les conditions structurelles des sites archéologiques romains, préservant le patrimoine protégé par l'UNESCO sans câblage.
LoRaWAN était la seule option viable : faire passer des câbles dans des ruines romaines de 2 000 ans était hors de question. Les capteurs Milesight alimentés par batterie transmettent les données environnementales sans fil aux passerelles positionnées dans le complexe archéologique, assurant une surveillance continue sans aucune intervention physique sur les structures protégées.
