The Cloud Studio platform features a series of specific widgets for branch monitoring, energy consumption, power history, consumption, weather data, and more, for use in dashboards configurable by the end user.

Dialog Widget-Typ mit Suchfeld und Vorschau der verfügbaren Widgets

Widget-Katalog mit globaler Zusammenfassung, Infrastruktur, letzten Ereignissen, Metrik, Belegung und Energieprognose

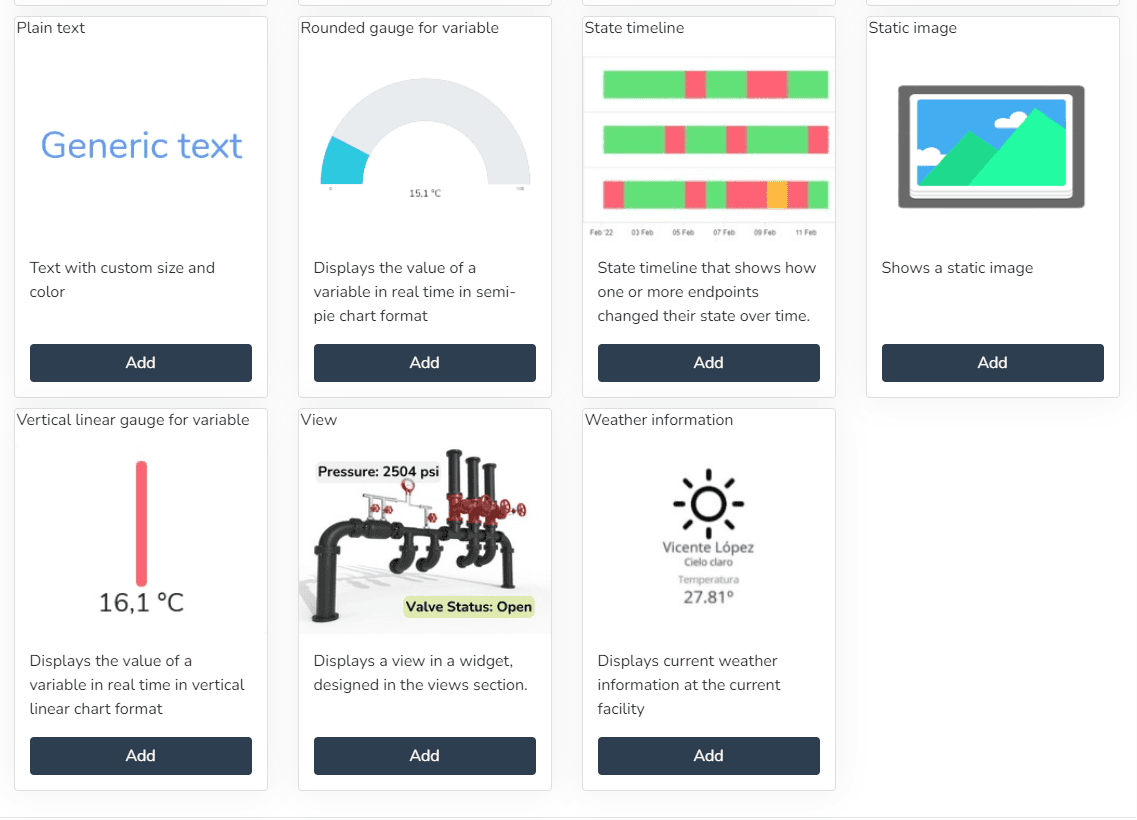

Verfügbare Widgets wie Text, runde Anzeige, Statuszeitleiste, Ansicht und Wetterinformationen

Aktive Alarme (Zeigt ein Tortendiagramm mit der Verteilung der derzeit aktiven Alarmtypen an)
Vergangener und prognostizierter Energieverbrauch (Zeigt vergangenen Energieverbrauch und Ziele sowie eine Prognose für den Verbrauch und die Ziele der kommenden Tage an)
Energieverbrauch nach Kategorie (Zeigt den Energieverbrauch für ausgewählte Kategorien an)
Energieverbrauch nach Phase (Tortendiagramm mit dem Energieverbrauch nach Phase)
Täglicher Energieverbrauch nach Kategorie (Zeigt den täglichen Energieverbrauch für ausgewählte Kategorien an)
Täglicher Verbrauch nach Phase (Zeigt den täglichen Verbrauch nach Phase für ausgewählte Kategorien an)
Energiekosten nach Kategorie (Zeigt die Energiekosten für ausgewählte Kategorien an)
Vergangene und prognostizierte Energiekosten (Zeigt vergangene Energiekosten und Ziele sowie eine Prognose für Kosten und Ziele der kommenden Tage an)
Wetterstatus (Zeigt den Wetterstatus an der aktuellen Anlage an)
Täglicher Leistungsfaktor (Zeigt die tägliche Entwicklung des Leistungsfaktors an)
Infrastruktur (Zeigt die aktuelle Verfügbarkeit der Infrastruktur an)
Anlagenkarte (Zeigt eine Karte mit dem Standort der aktuellen Anlage an)
Energieverbrauchsziele (Zeigt Energieverbrauchsinformationen im Verhältnis zu definierten Zielen an)
Tägliche Höchstleistung (Zeigt die maximale tägliche Leistung in einem 15-Minuten-Zeitraum an)
Tägliche Durchschnittsleistung (Zeigt die tägliche Entwicklung der verwendeten Leistung an)
Anlagen-Zusammenfassung (Zeigt zusammenfassende Informationen für die aktuelle Anlage an)
Globale Zusammenfassung (Zeigt zusammenfassende Informationen für alle Anlagen an)
Letzte Ereignisse (Zeigt eine Liste mit den letzten Ereignissen an)
Kamera-Schnappschüsse (Zeigt von einer Kamera aufgenommene Schnappschüsse an)
Endpoint-Verlauf (Liniendiagramm, das die Variation eines Endpoint-Variablentyps über die Zeit zeigt)
Vergleichender Endpoint-Verlauf (Liniendiagramm, das die vergleichende Variation zweier Endpoint-Variablentypen über die Zeit zeigt)
Anlagenliste (Zeigt eine Liste mit Anlageninformationen an)
Welt-Zusammenfassung (Zeigt zusammenfassende Informationen für alle Anlagen an)
Infrastruktur (Zeigt die aktuelle Verfügbarkeit der Infrastruktur an)
Letzte Ereignisse (Zeigt eine Liste mit den letzten Einträgen an)
Linearmessgerät für Variable (Zeigt den Wert einer Variable in Echtzeit als lineares Diagramm an)
Metrik (Zeigt den Wert einer Variable in Echtzeit an)
Belegung (Zeigt die Belegung an)
Reiner Text (Zeigt Text mit benutzerdefinierten Farben und Formatierungen an)
Rundmessgerät für Variable (Zeigt den Wert einer Variable in Echtzeit als halbkreisförmiges Diagramm an)
Zustandszeitleiste (Zustandszeitleiste, die zeigt, wie ein oder mehrere Endpoints ihren Zustand über die Zeit geändert haben.)
Statisches Bild (Zeigt ein statisches Bild an)
Vertikaler Linearindikator für Variable (Zeigt den Wert einer Variable in Echtzeit als vertikales lineares Diagramm an)
Ansicht (Zeigt eine Ansicht in einem Widget an, die im Ansichten-Bereich entworfen wurde)
Wetterinformationen (Zeigt die aktuellen Wetterinformationen an der aktuellen Anlage an)

Aktive Alarme:

Der Benutzer kann dieses Widget verwenden, um ein Tortendiagramm mit der Verteilung der derzeit aktiven Alarmtypen zu erstellen.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Aktive Alarme mit Tortendiagramm

Einstellungen des Widgets Aktive Alarme mit Titel, Rändern und Bereich Global

Kamera-Schnappschüsse:

Der Benutzer kann dieses Widget verwenden, um von einer Kamera aufgenommene Schnappschüsse anzuzeigen.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Kamera-Schnappschüsse

Einstellungen des Widgets Kamera-Schnappschüsse mit Endpoint und Position des Zeitstempels

Tägliche Durchschnittsleistung:

Der Benutzer kann dieses Widget verwenden, um die tägliche Entwicklung der verwendeten Leistung anzuzeigen.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Tägliche Durchschnittsleistung

Einstellungen des Widgets Tägliche Durchschnittsleistung mit Titel, Rändern und Bereich

Täglicher Energieverbrauch nach Kategorie:

Der Benutzer kann dieses Widget verwenden, um den täglichen Energieverbrauch für ausgewählte Kategorien anzuzeigen.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Täglicher Energieverbrauch nach Kategorie

Einstellungen des Widgets Täglicher Energieverbrauch nach Kategorie mit Bereich und Messkategorien

Täglicher Energieverbrauch nach Phase:

Der Benutzer kann dieses Widget verwenden, um die täglich verbrauchte Energie für ausgewählte Kategorien anzuzeigen.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Täglicher Energieverbrauch nach Phase

Einstellungen des Widgets Täglicher Energieverbrauch nach Phase mit Bereich, Summierung und Messkategorien

Tägliche Höchstleistung:

Der Benutzer kann dieses Widget verwenden, um die in einem 15-Minuten-Zeitraum verbrauchte tägliche Höchstleistung anzuzeigen.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Tägliche Höchstleistung

Einstellungen des Widgets Tägliche Höchstleistung mit Titel, Navigation und Rändern

Tägliche Leistungsfaktor:

Der Benutzer kann dieses Widget verwenden, um die tägliche Entwicklung des Leistungsfaktors anzuzeigen.

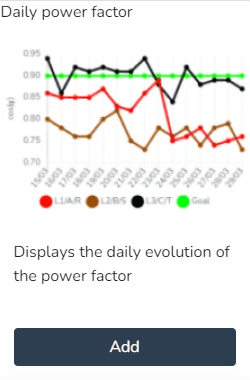

Vorschau und Schaltfläche zum Hinzufügen des Widgets Täglicher Leistungsfaktor

Tägliche Leistungsfaktor:

Der Benutzer kann dieses Widget verwenden, um die tägliche Entwicklung des Leistungsfaktors anzuzeigen.

Einstellungen des Widgets Täglicher Leistungsfaktor mit Rändern und Bereich Global

Endpoint-Verlauf:

Der Benutzer kann dieses Widget verwenden, um ein Liniendiagramm zu erzeugen, das die Variation eines Endpoint-Variablentyps über die Zeit zeigt.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Endpoint-Verlauf mit Liniendiagramm

Einstellungen des Widgets Endpoint-Verlauf mit Variable, vertikaler Achse, Diagrammtyp und Endpoint

Vergleichender Endpoint-Verlauf:

Der Benutzer kann dieses Widget verwenden, um ein Liniendiagramm zu erzeugen, das die vergleichende Variation zweier Endpoint-Variablentypen über die Zeit zeigt.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Vergleichender Endpoint-Verlauf

Einstellungen des Widgets Vergleichender Endpoint-Verlauf mit Registerkarten für linke und rechte Achse

Energieverbrauchsziele:

Der Benutzer kann dieses Widget verwenden, um aktuelle Energieverbrauchsdaten im Verhältnis zu definierten Zielen anzuzeigen.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Energieverbrauchsziele mit zwei Anzeigen

Einstellungen des Widgets Energieverbrauchsziele mit Rändern und Bereich Global

Energieverbrauchsziele:

Der Benutzer kann dieses Widget verwenden, um die Energiekosten für ausgewählte Kategorien anzuzeigen.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Energiekosten nach Kategorie

Einstellungen des Widgets Energieverbrauchsziele mit Bereich und Messkategorien

Energieverbrauch nach Kategorie:

Der Benutzer kann dieses Widget verwenden, um den Energieverbrauch für ausgewählte Kategorien anzuzeigen.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Energieverbrauch nach Kategorie

Einstellungen des Widgets Energieverbrauch nach Kategorie mit Bereich und Messkategorien

Energieverbrauch nach Phase:

Der Benutzer kann dieses Widget verwenden, um ein Tortendiagramm anzuzeigen, das den Energieverbrauch nach Phase zeigt.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Energieverbrauch nach Phase

Einstellungen des Widgets Energieverbrauch nach Phase mit Bereich, Summierung und Messkategorien

Energieverbrauch nach Phase:

Der Benutzer kann dieses Widget verwenden, um eine Liste mit Anlageninformationen anzuzeigen.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Anlagenliste

Widget-Einstellungen mit Auswahl der Anlagen und Kontrollkästchen Standard

Anlagenkarte:

Der Benutzer kann dieses Widget verwenden, um eine Karte mit dem Standort der aktuellen Anlage anzuzeigen.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Anlagenkarte mit Standort der Anlage

Einstellungen des Widgets Anlagenkarte mit Anlagenauswahl, Geschäfts-Pins und Satellitenansicht

Anlagen-Zusammenfassung:

Der Benutzer kann dieses Widget verwenden, um zusammenfassende Informationen für die aktuelle Anlage anzuzeigen.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Anlagen-Zusammenfassung mit Foto und Daten

Einstellungen des Widgets Anlagen-Zusammenfassung mit Titel, Navigationsziel und Rändern

Welt-Zusammenfassung:

Der Benutzer kann dieses Widget verwenden, um zusammenfassende Informationen für alle Anlagen anzuzeigen.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Welt-Zusammenfassung

Einstellungen des Widgets Welt-Zusammenfassung mit Titel, Navigation und Rändern

Infrastruktur:

Der Benutzer kann dieses Widget verwenden, um die aktuelle Verfügbarkeit der Infrastruktur anzuzeigen.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Infrastruktur mit aktueller Verfügbarkeit

Einstellungen des Widgets Infrastruktur mit Titel, Rändern und Bereich Global

Letzte Ereignisse:

Der Benutzer kann dieses Widget verwenden, um eine Liste mit den letzten Ereignissen anzuzeigen.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Letzte Ereignisse mit Ereignisliste

Einstellungen des Widgets Letzte Ereignisse mit Titel, Rändern und Bereich Global

Linearmessgerät für Variable:

Der Benutzer kann dieses Widget verwenden, um den Wert einer Variable in Echtzeit als lineares Diagramm anzuzeigen.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Linearmessgerät für Variable

Einstellungen des Widgets Linearmessgerät für Variable mit Minimum, Maximum und Farben nach Bereich

Metrik:

Der Benutzer kann dieses Widget verwenden, um den Wert einer Variable in Echtzeit anzuzeigen.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Metrik

Einstellungen des Widgets Metrik mit Variable, Endpoint, Standardfarbe und Farben nach Bereich

Belegung:

Der Benutzer kann dieses Widget verwenden, um die Belegung anzuzeigen.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Belegung mit aktueller Belegung

Einstellungen des Widgets Belegung mit Status, Sensoren und Option Tortendiagramm

Vergangene und prognostizierte Energiekosten:

Der Benutzer kann dieses Widget verwenden, um vergangene Energiekosten und Ziele sowie eine Prognose für Kosten und Ziele der kommenden Tage anzuzeigen.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Vergangene und prognostizierte Energiekosten

Einstellungen des Widgets Vergangene und prognostizierte Energiekosten mit Rändern und Bereich Global

Vergangener und prognostizierter Energieverbrauch:

Der Benutzer kann dieses Widget verwenden, um vergangenen Energieverbrauch und Ziele sowie eine Prognose für Verbrauch und Ziele der kommenden Tage anzuzeigen.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Vergangener und prognostizierter Energieverbrauch

Einstellungen des Widgets Vergangener und prognostizierter Energieverbrauch mit Rändern und Bereich Global

Reiner Text:

Der Benutzer kann dieses Widget verwenden, um Text mit benutzerdefinierten Farben und Größen einzugeben.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Reiner Text

Einstellungen des Widgets Reiner Text mit Text, Sprache, Schriftgröße und Farbe

Rounded Gauge for Variable:

The user can use this Widget to view the value of a variable in real time as a semicircular chart.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Runde Anzeige für Variable

Einstellungen der runden Anzeige mit Minimum, Maximum, Variable, Endpoint und Farbbereichen

Zustandszeitleiste:

Der Benutzer kann dieses Widget verwenden, um eine Zustandszeitleiste anzuzeigen, die zeigt, wie ein oder mehrere Endpoints ihren Zustand über die Zeit geändert haben.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Zustandszeitleiste

Einstellungen des Widgets Zustandszeitleiste mit Variable, Balkenhöhe, Legende und Endpunkten

Statisches Bild:

Der Benutzer kann dieses Widget verwenden, um ein statisches Bild anzuzeigen.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Statisches Bild

Einstellungen des Widgets Statisches Bild mit Auswahl der Bilddatei

Vertikaler Linearindikator für Variable:

Der Benutzer kann dieses Widget verwenden, um den Wert einer Variable in Echtzeit als vertikales lineares Diagramm anzuzeigen.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Vertikaler Linearindikator für Variable

Einstellungen des vertikalen Linearindikators mit Minimum, Maximum, Variable, Format und Farbbereichen

Ansichten:

Der Benutzer kann dieses Widget verwenden, um eine im Ansichten-Bereich entworfene Ansicht in einem Widget anzuzeigen.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Ansicht mit einer entworfenen Ansicht

Einstellungen des Widgets Ansichten mit Ansichtsauswahl, Titel und Rändern

Wetterinformationen:

Der Benutzer kann dieses Widget verwenden, um die aktuellen Wetterinformationen an der aktuellen Anlage anzuzeigen.

Vorschau und Schaltfläche zum Hinzufügen des Widgets Wetterinformationen der Anlage

Einstellungen des Widgets Wetterinformationen mit Titel, Navigationsziel und Rändern

Dashboard-Widgets (Monitor)

Im Monitor kann das Dashboard mit einer beliebigen Kombination der verfügbaren Widgets:

Endpoint-Verlauf-Widget:

Liniendiagramm, das die Variation eines Endpoint-Variablentyps über die Zeit zeigt. In den Endpoint-Verlaufsdiagrammen kann der Benutzer Mindest- und Höchstwerte zur Definition der Y-Achsen-Bereiche eingeben sowie die mit den Y-Achsen-Titeln verknüpften Variablennamen ändern.

Dashboard

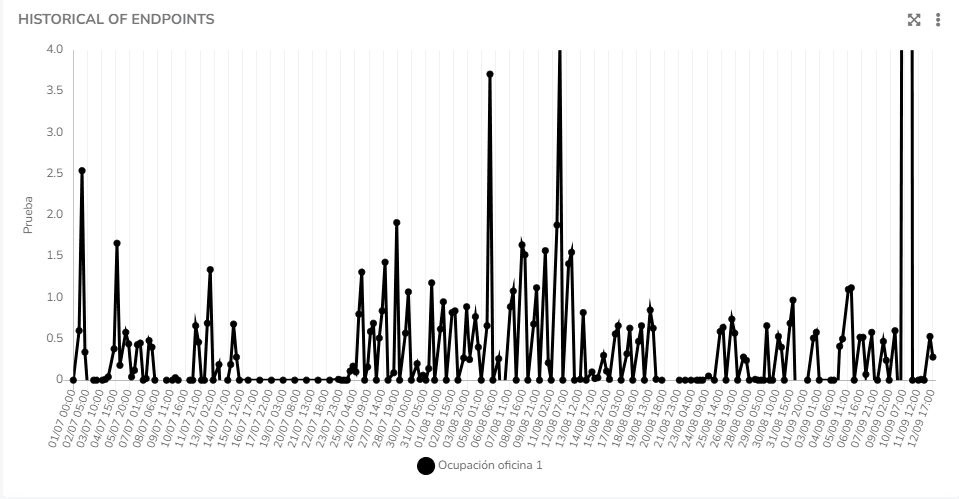

Endpoint-Verlaufsdiagramm mit benutzerdefiniertem Y-Achsen-Titel und Seriennamen

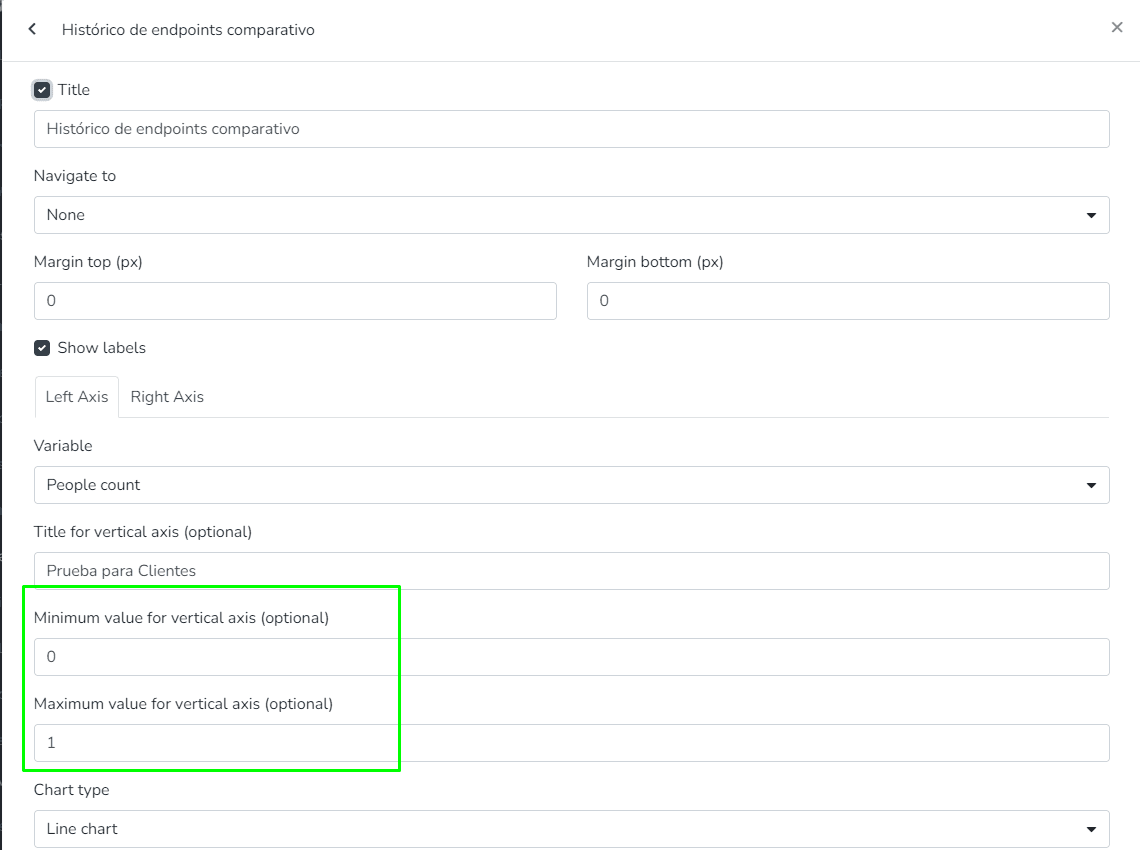

Der Benutzer kann die Mindest- und Höchstwerte bearbeiten, die die Y-Achsen-Bereiche der Diagramme definieren.

Y-axis minimum and maximum values in a history chart

This is a visualization of the minimum and maximum values that define the Y-axis ranges of the charts.

The user can define Komfortzonen for history charts. This allows configuring value ranges where measurements are expected. It is for visualization purposes and multiple zones can be configured for the same chart.

Verlaufsdiagramm im Dashboard mit zwei Komfortzonen als farbige Bänder

The user can also define Comfort Zones for the Comparative History Widget.

Vergleichsdiagramm mit zwei Y-Achsen und grünen und gelben Komfortzonen

Der Benutzer kann die Y-Achsen-Titel ändern (anstelle der Anzeige der Variablentyp-Namen).

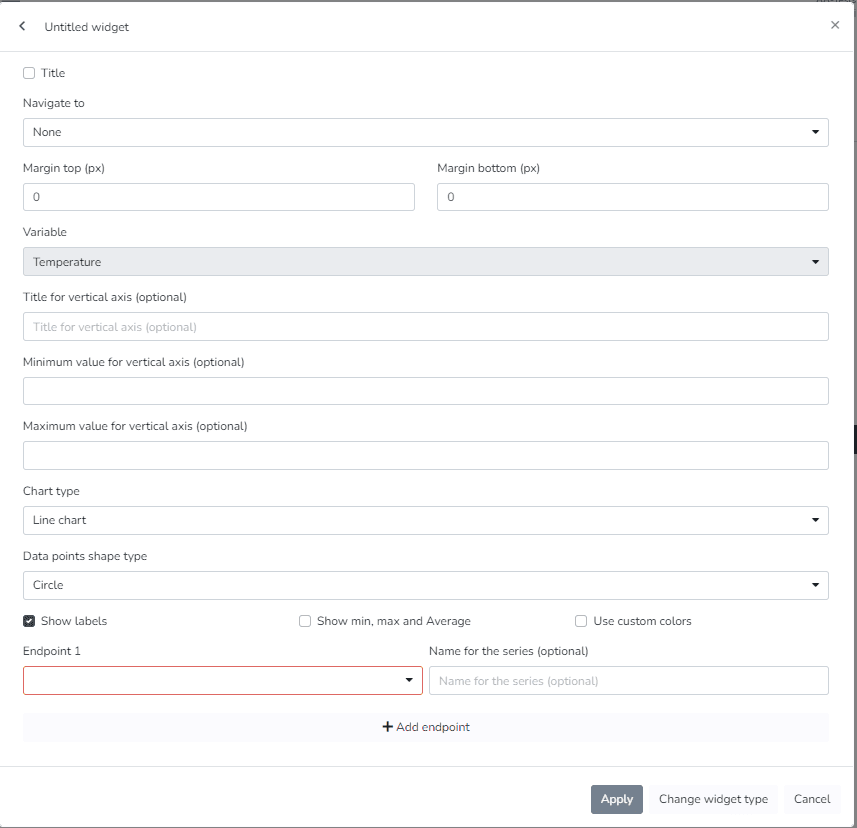

Widget-Einstellungen mit hervorgehobenen Feldern für Y-Achsen-Titel und Seriennamen

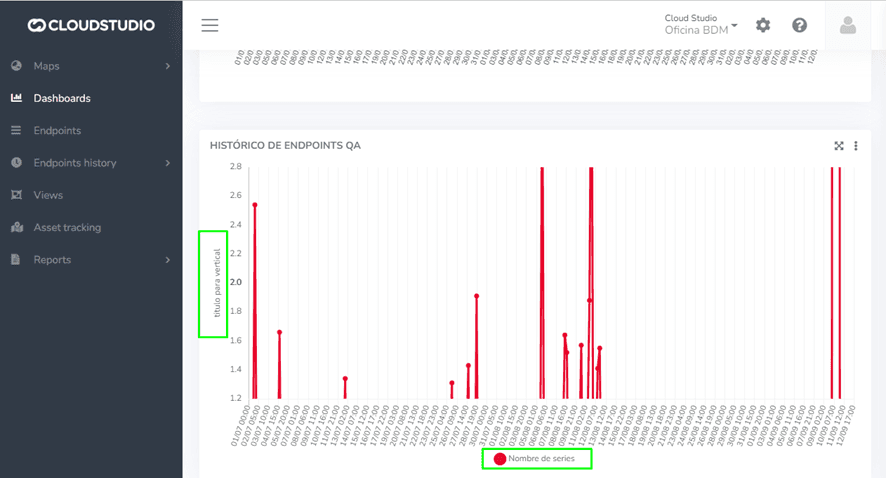

Endpoint-Verlaufsdiagramm mit benutzerdefiniertem Y-Achsen-Titel und hervorgehobenem Seriennamen

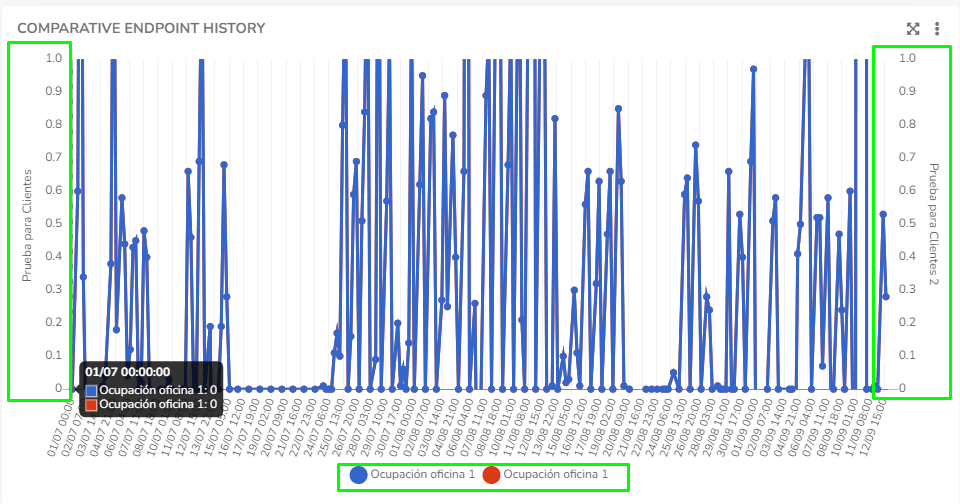

Der Benutzer kann die Tooltips der Verlaufsdiagramme anzeigen, die alle Datenpunkte anzeigen, die mit einer X-Position verknüpft sind.

History chart tooltip showing the data points at one X position

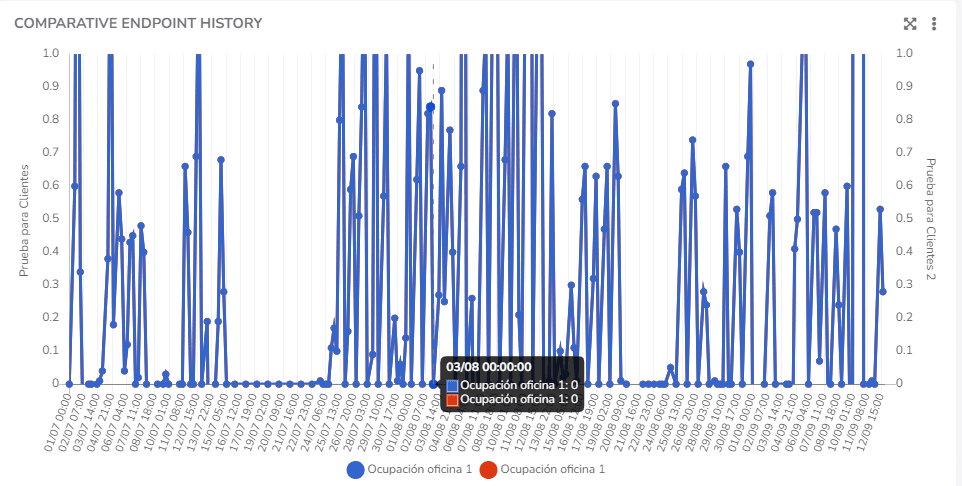

Vergleichendes Endpoint-Verlauf-Widget:

Endpoint-Verlaufsdiagramme, in denen der Benutzer Mindest- und Höchstwerte zur Definition der Y-Achsen-Bereiche eingeben sowie die mit den Y-Achsen-Titeln verknüpften Variablennamen ändern kann.

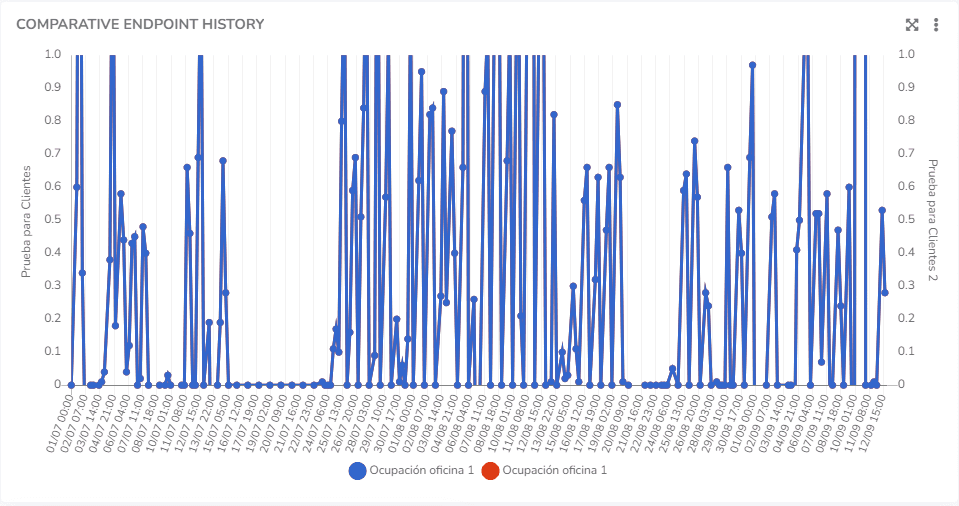

Diagramm des vergleichenden Endpoint-Verlaufs mit zwei Y-Achsen und eigenen Achsentiteln

Der Benutzer kann die Mindest- und Höchstwerte bearbeiten, die die Y-Achsen-Bereiche der Diagramme definieren.

Einstellungen des vergleichenden Endpoint-Verlaufs mit hervorgehobenen Mindest- und Höchstwerten der Y-Achse

Der Benutzer kann die Y-Achsen-Titel ändern (anstelle der Anzeige der Variablentyp-Namen).

Einstellungen des vergleichenden Endpoint-Verlaufs mit hervorgehobenem Feld für den Y-Achsen-Titel

Vergleichendes Endpoint-Verlaufsdiagramm mit hervorgehobenen benutzerdefinierten Y-Achsen-Titeln

Der Benutzer kann die Tooltips der Verlaufsdiagramme anzeigen, die alle Datenpunkte anzeigen, die mit einer X-Position verknüpft sind.

Vergleichender Endpoint-Verlauf mit Tooltip, der alle Datenpunkte einer X-Position zeigt

Widgets mit Komfortzone

Dashboard-Widgets (Monitor)

Auf dieser Seite
